¿Qué es NI FieldDAQ™?

Los dispositivos FieldDAQ son dispositivos DAQ de alto rendimiento clasificados para los entornos más extremos. El hardware FieldDAQ permite a los ingenieros realizar medidas de alta calidad lo más cerca posible del sensor, en una amplia variedad de condiciones ambientales y del sistema.

DAQ está de vuelta y más resistente que nunca.

Entorno de cohetes con configuración de hardware de NI en un entorno de pruebas, que muestra capacidades de medidas avanzadas para aplicaciones aeroespaciales

Diseñados para soportar 100 Gs de impacto, los dispositivos FieldDAQ son los más resistentes que tenemos hasta ahora. Ofrecen medidas precisas en condiciones adversas. Además, incluyen el software NI FlexLogger™, nuestro software de registro de datos sin programación, gratuito.

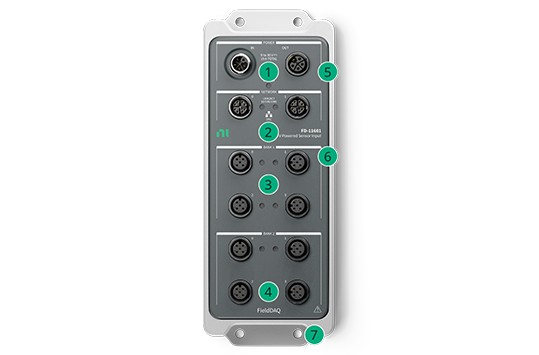

Dispositivos FieldDAQ con conexiones de señal M12 (FD-11601, FD-11634, FD-11637)

Las características de un dispositivo FieldDAQ con conexiones de señal M12 se etiquetan por número en el dispositivo.

Entrada/salida de alimentación (código L M12 5 pines)
10/100/1000 puertos Ethernet conmutador de red habilitado para TSN (código X M12 8 pines)
Ocho canales de entrada analógica: voltaje, IEPE, cuarto, medio y puente completo, y más
LEDs de estado del canal
Diseño sin ventilador, temperatura de operación -40 °C a 85 °C
Conectores estándares M12 código A con índice de protección P65/67: resistente al agua y al polvo
Orificios de montaje

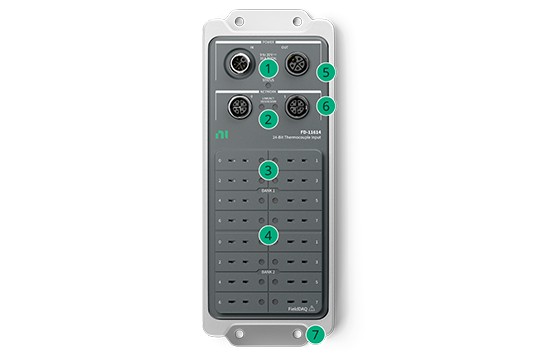

Dispositivos FieldDAQ con conexiones de señal mini-TC (FD-11614)

Las características de un dispositivo FieldDAQ con conexiones de señal Mini-TC se etiquetan por número en el dispositivo.

Entrada/salida de alimentación (código L M12 5 pines)
10/100/1000 puertos Ethernet conmutador de red habilitado para TSN (código X M12 8 pines)
16 canales de termopar: Conexiones mini-TC de resolución de 24 bits para termopares J, K, T, E, N, B, R y S
LEDs de estado del canal
Diseño sin ventilador, temperatura de operación -40 °C a 85 °C
Conectores estándares M12 con índice de protección P65/67: resistente al agua y al polvo
Orificios de montaje

Beneficios clave

Resistencia: los dispositivos FieldDAQ tienen clasificación IP65/67, son impermeables, resistentes al polvo y a impacto/vibración (100 g/10 grms). Realice medidas en un amplio rango de temperaturas de -40 °C a 85 °C, mientras que el aislamiento de canales (60 VDC/1,000 VRMS) reduce el ruido y protege los circuitos.
Medidas de alto rendimiento: el diseño térmicamente estable permite una derivación de precisión mínima en el rango de temperatura, mientras que las características premium incorporadas de diagnóstico y acondicionamiento de señales reducen el efecto de la interferencia externa. Los cables acortados del sensor minimizan el ruido digitalizándolo cerca del sensor.

Sincronización ajustada: la arquitectura TSN distribuida reduce el costo del cableado, el tiempo de instalación y los requisitos de la cubierta con una precisión de sincronización <1 μs. Conecte dispositivos FieldDAQ y otros dispositivos TSN entre sí, como los sistemas NI CompactDAQ o NI CompactRIO, para conectar dispositivos sin necesidad de interruptores externos.
Desarrollo acelerado: inicie rápidamente el registro de datos con visualización en tiempo real utilizando NI FlexLogger™ Lite, nuestro software gratuito de adquisición de datos sin código. Desarrolle software personalizado con controladores y programas de ejemplo para NI LabVIEW, Python, C/C++, VB.NET y C#, y estandarice sus frameworks de pruebas con la NI LabVIEW+ Suite.

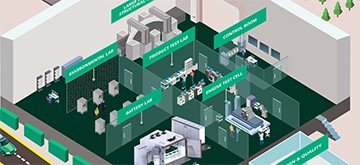

Aplicaciones clave

V&V de sistemas físicos, grandes y distribuidos
Prueba ambiental
Prueba HALT
Prueba estructural
Prueba de ruido, vibración y severidad (NVH)
Prueba de motor de cohete
Prueba de equipo pesado/vehículos todoterreno
Pruebas de componentes en celdas de pruebas, cámaras
Investigación académica interior/exterior (túnel de viento, medidas de la cámara de temperatura)
