Comment utiliser Multisim™ pour renforcer la théorie en comparant des signaux réels et simulés ?
Le logiciel Multisim™ facilite la transition de la théorie à la réalité avec une approche pratique qui est nécessaire pour optimiser l'apprentissage des étudiants.
Comparez facilement les signaux réels et simulés avec une intégration matérielle transparente
Multisim™ software integrates seamlessly with hardware to create a hands-on learning environment where students can compare real and simulated signals, which reinforces circuit theory and prepares them for authentic design challenges.
LE LOGICIEL MULTISIM™ ACCÉLÈRE L'ACQUISITION DES CONNAISSANCES

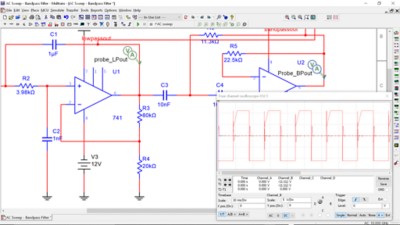

Les étudiants peuvent facilement commencer à utiliser l'interface schématique intuitive de Multisim™ pour sélectionner les composants, câbler le schéma et simuler un circuit électrique en quelques minutes.
Les étudiants peuvent utiliser les instruments de simulation inclus pour piloter le circuit électrique, mesurer son comportement et examiner les résultats de la simulation. Ces instruments faciles à configurer sont paramétrés, utilisés et lus comme leurs équivalents réels dans l'industrie.
Les expériences pratiques aident les étudiants à développer leur expertise. Cela leur donne la possibilité de simuler un circuit électrique avec Multisim Live™, puis de le construire sur la plate-forme NI ELVIS III. Ils peuvent également importer les données simulées sur la face-avant logicielle de l'oscilloscope pour comparer les signaux réels et simulés, côte à côte sur le même graphe.
Plus de 100 schémas de connecteurs NI prêts à l'emploi sont disponibles pour s'interfacer avec les conceptions personnalisées des étudiants et les cartes de dérivation, y compris un connecteur pour myDAQ, l'outil de mesure et de contrôle/commande. Ces connecteurs émulent la connectique NI lors de la conception des circuits, à l'aide de schémas d'implantation des composants.
