LabVIEW Real-Time Module étend l'environnement de développement graphique LabVIEW pour fournir des performances temps réel déterministes et dures. Il permet aux utilisateurs de développer et de mettre au point des applications à exécuter sur diverses cibles matérielles dédiées.

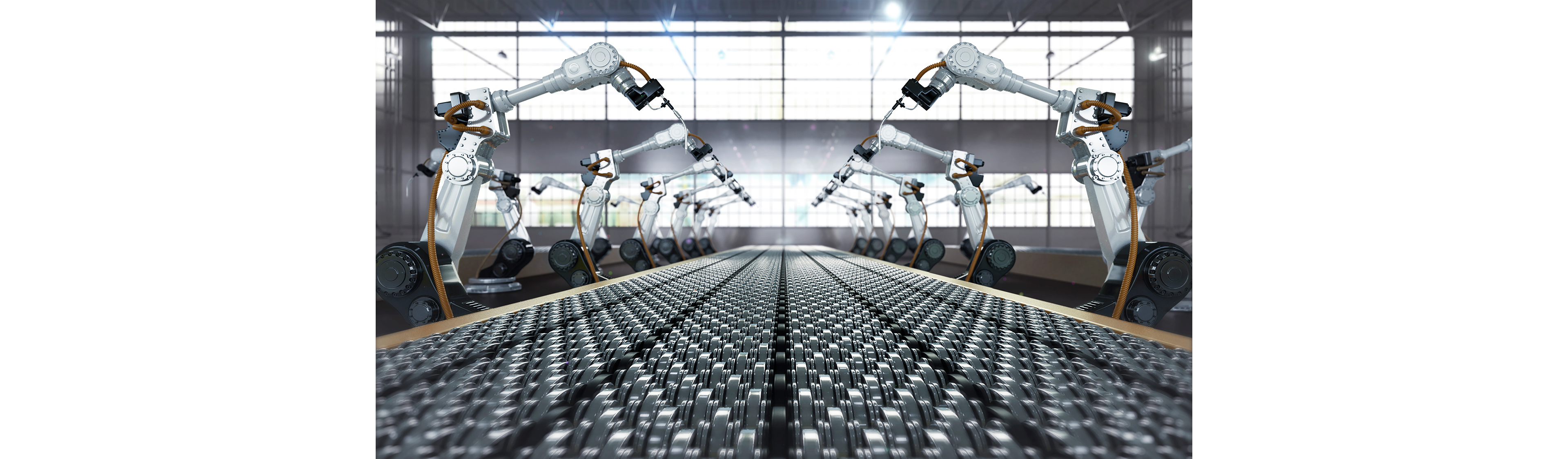

Le LabVIEW Real-Time Module est utilisé pour le contrôle déterministe des machines et des systèmes de production où un cadencement et une fiabilité précis sont critiques. Cette capacité prend en charge des lignes de production fiables, des systèmes robotiques, des machines d’emballage et des équipements CNC dans tous les environnements de fabrication.
Le diagramme montre le flux de données de haut niveau dans le LabVIEW Real-Time Module, de l'acquisition d'E/S et des processus à priorité critique de cadencement au VI hôte gérant la visualisation et l'interaction de l'interface graphique.
La marque déposée Linux® est utilisée selon les termes d’une sous-licence de LMI, le détenteur exclusif de la licence de Linus Torvalds, propriétaire de la marque au niveau mondial.
Microsoft, Windows et Windows Server sont des marques déposées de la sociétés Microsoft.
LabVIEW Real-Time Module permet une surveillance et un contrôle déterministes des systèmes électriques sans configuration manuelle du noyau temps réel. Les ingénieurs peuvent exécuter une logique de protection, une analyse de la qualité de l’énergie et des algorithmes de contrôle de l’onduleur avec un cadencement précis et des mesures synchronisées. Cette capacité prend en charge les systèmes d’énergie renouvelable, les applications de réseau intelligent, les tests de gestion des batteries et l’automatisation des sous-stations.
LabVIEW et le module Real-Time rendent la création et le déploiement d'applications temps réel pour le test, le contrôle et la surveillance accessibles à un plus grand nombre d'ingénieurs.

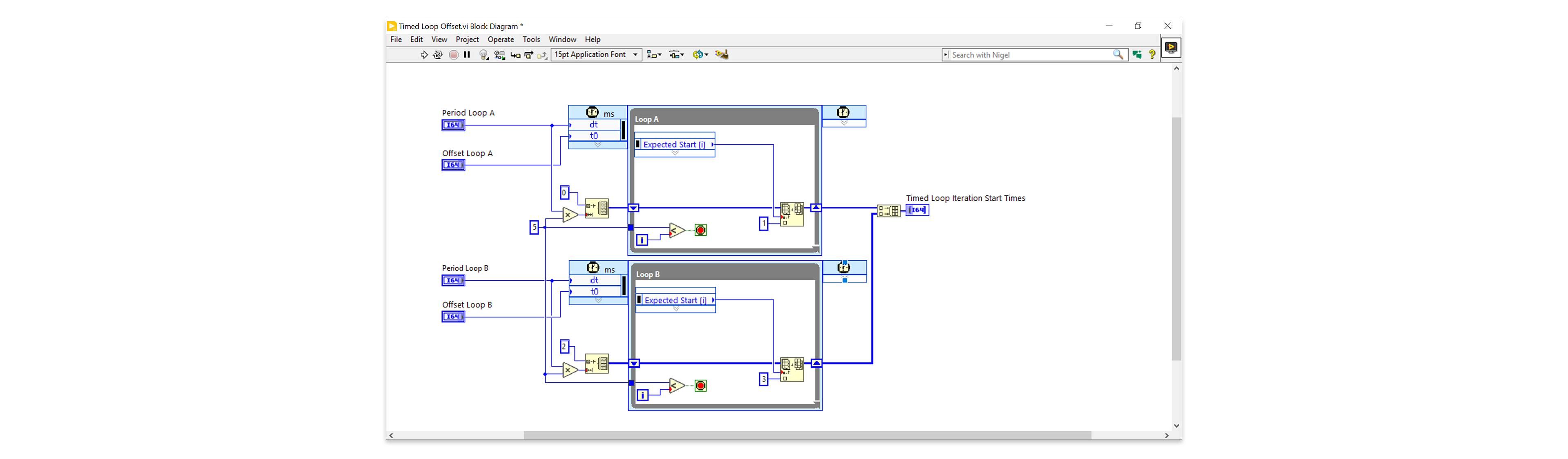

Les boucles cadencées fournissent un contrôle précis sur la fréquence de boucle, la priorité d'exécution et l'affinité du processeur. Les ingénieurs peuvent assigner différentes priorités à des tâches telles que le contrôle, l’enregistrement et la communication, garantissant ainsi que les opérations à haute priorité s’exécutent en premier tandis que les processus à basse priorité s’exécutent sans perturber le code critique.

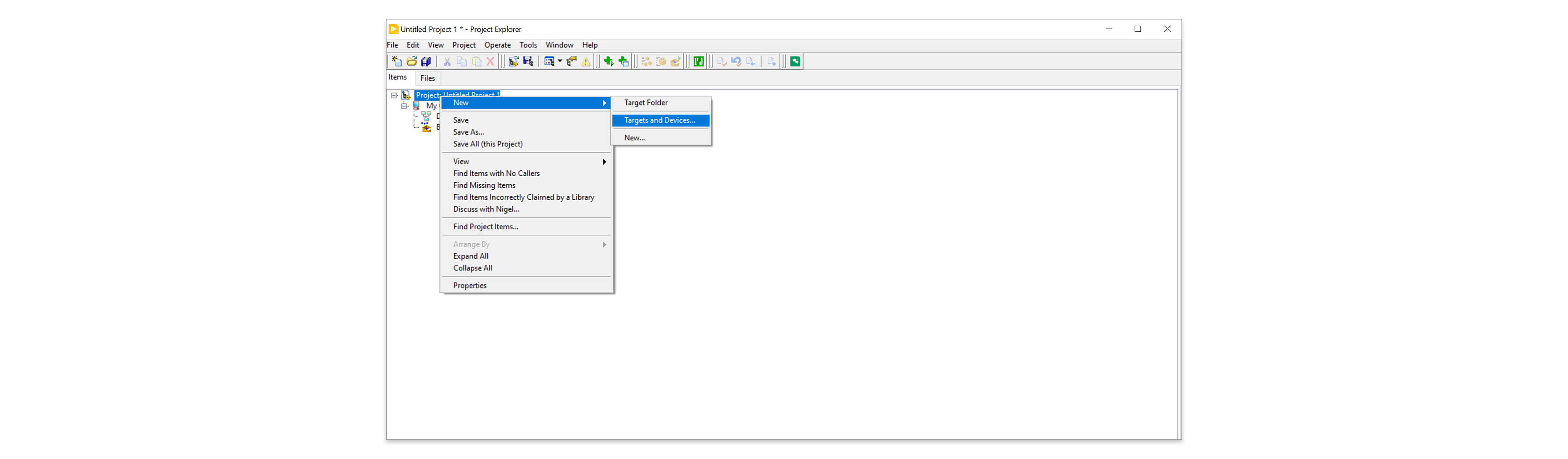

Le déploiement transparent hôte-cible permet aux développeurs d'écrire et de mettre au point du code sur un PC hôte et de le déployer directement sur une cible temps réel à partir de l'Explorateur de projet LabVIEW. Ce workflow intégré simplifie la configuration, la mise au point à distance et les mises à jour d’applications sans nécessiter de chaînes d’outils distinctes ou de processus de déploiement manuel.
01
/
02

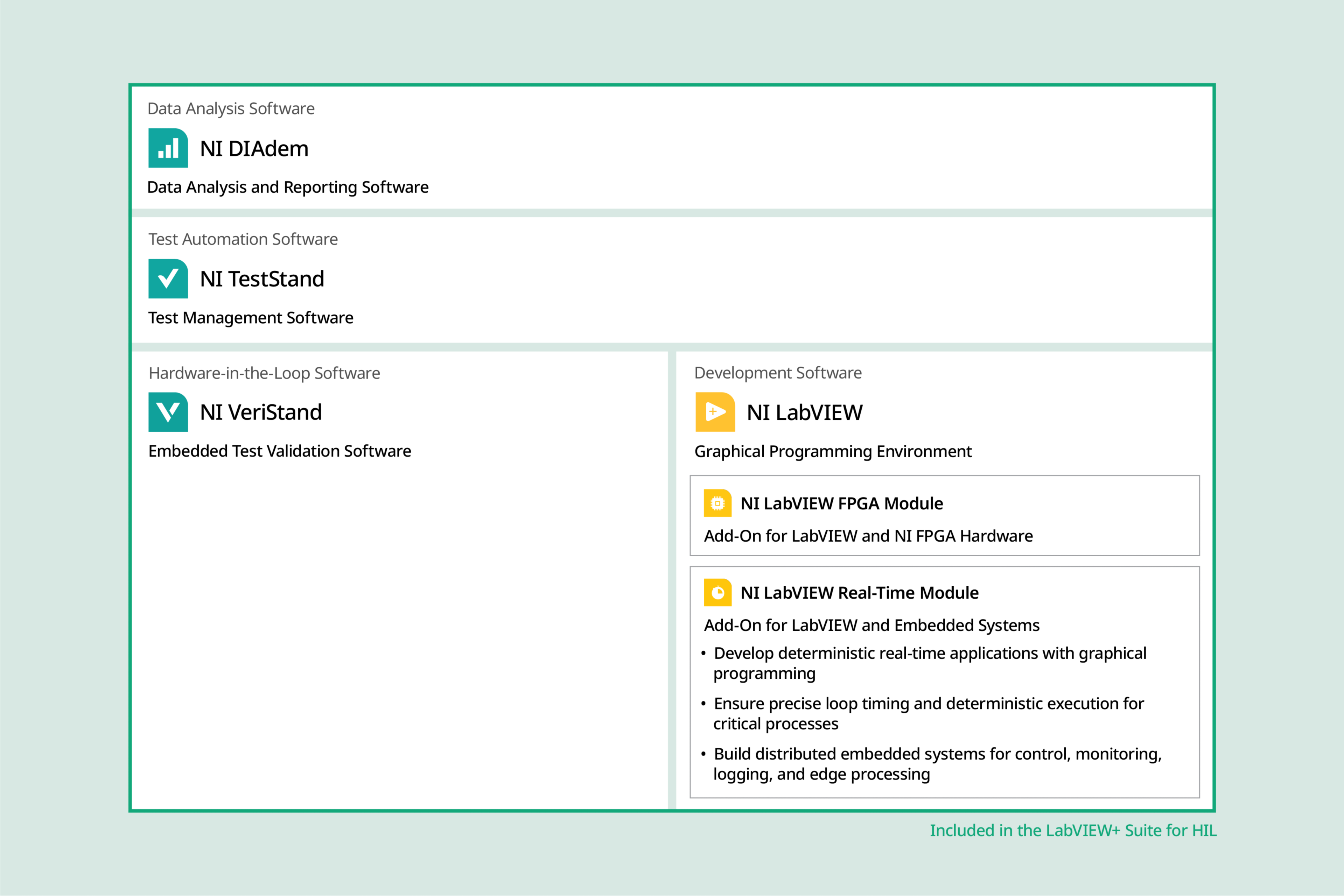

De l'intégration matérielle transparente à l"écosystème de test NI plus large, LabVIEW Real-Time joue un rôle essentiel dans le développement d'applications de test critiques.
Les applications HIL exigent un cadencement déterministe et un contrôle en temps réel. La suite LabVIEW+ pour HIL inclut NI VeriStand, LabVIEW, LabVIEW FPGA, LabVIEW Real-Time, et bien plus encore, pour répondre aux besoins des ingénieurs effectuant des tests et des simulations de logiciels embarqués.
La suite Embedded Control and Monitoring est un ensemble de logiciels et d'outils pour les équipements industriels ou pour la conception de machines intelligentes.
Fonctionnalité | LabVIEW Real-Time Module | C++/ Linux Real-Time | automate programmable industriel (PLC) |
|---|---|---|---|
Modèle de programmation | Programmation de flux de données graphique avec des structures déterministes (boucles cadencées) | Programmation textuelle (C/C++) avec threads POSIX et extensions temps réel | Logique d'échelle, texte structuré, diagramme de fonction |
Intégration matérielle | Intégration native avec le matériel NI (CompactRIO, PXI, etc.) | Flexible; prend en charge une large gamme de matériel, mais nécessite des drivers et une configuration | Limité aux modules d'E/S spécifiques aux fournisseurs |
Bibliothèques et API intégrées | NI-DAQmx intégré, moteur de balayage, FPGA, motion, bibliothèques de vision | Bibliothèques Linux standard ; API matérielles tierces ou personnalisées | Blocs de fonctions industrielles prédéfinis |

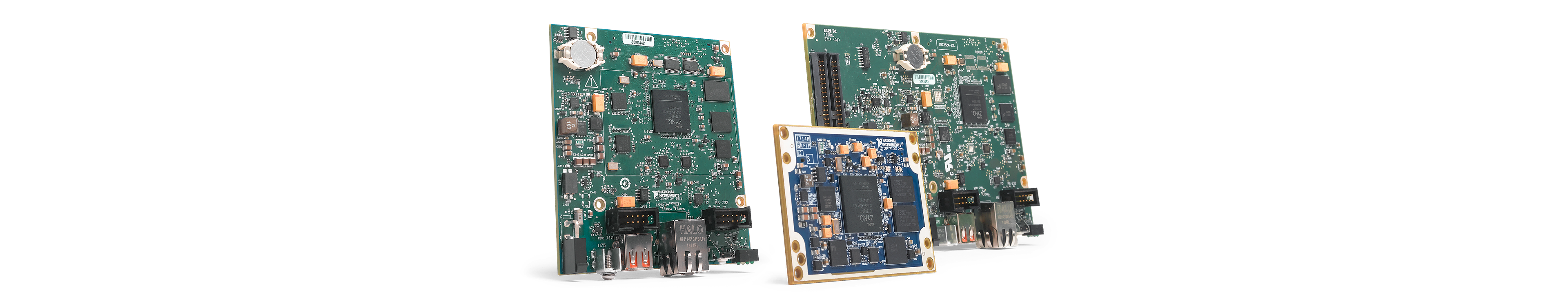

LabVIEW Real-Time peut être utilisé avec une grande variété de matériel NI qui incluent des technologies reconfigurables telles que les contrôleurs CompactRIO, les contrôleurs PXI/PXI Express, le contrôleur CompactRIO Single-Board, etc.
Les systèmes CompactRIO offrent des capacités de traitement hautes performances, des E/S conditionnées spécifiques aux capteurs et une chaîne d’outils logiciels étroitement intégrée, ce qui convient parfaitement pour les applications de surveillance et de contrôle avec l’Internet industriel des objets (IIoT).
Les contrôleurs sont des plates-formes non fermées construites sur l'architecture CompactRIO. Il offre des performances FPGA, un déterminisme en temps réel et une fiabilité robuste, avec des modules complémentaires qui étendent les fonctionnalités.
Votre système doit répondre aux exigences suivantes pour utiliser LabVIEW Real-Time Module .
Un partenaire NI est une entité commerciale indépendante de NI et n'a aucune relation d'agence, de coentreprise et ne fait partie d'aucune association commerciale avec NI.
01
/
04

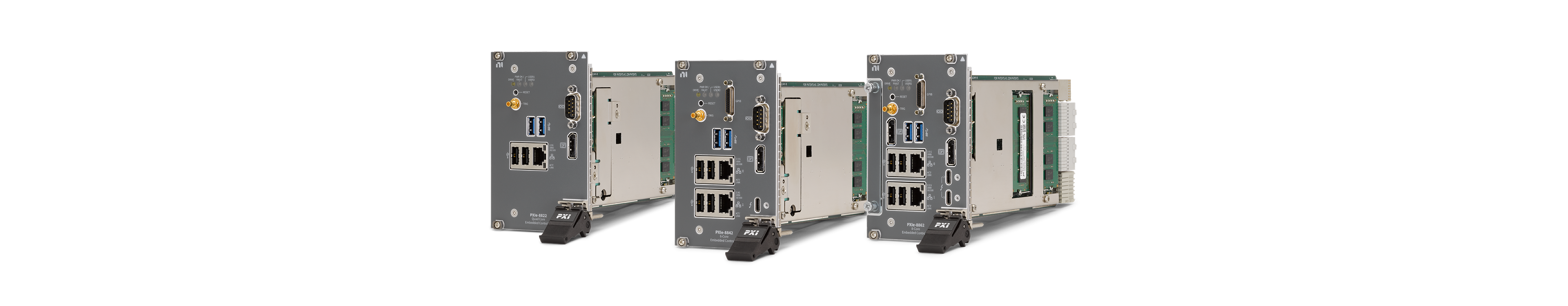

Les contrôleurs PXI NI sont proposés en format embarqué ou distant. Les contrôleurs embarqués contiennent tout ce dont vous avez besoin pour exécuter votre système PXI sans ordinateurs externes, alors que les contrôleurs distants vous laissent contrôler votre système PXI à partir d’un ordinateur, d’un ordinateur portable ou d’un serveur.
