飛彈系統：透過學習知識與測試確保任務整備度

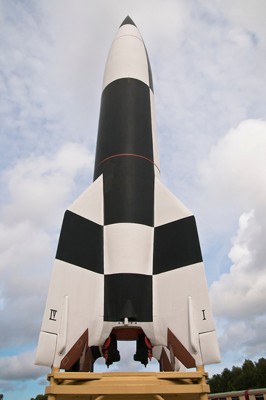

廣義而言，任何穿越空氣投射的物體都可被視為飛彈。然而，本文重點在於介紹包含軍用有效載荷且推進至撞擊點的飛彈系統。這些受控系統自 20 世紀初以來，在衝突與維和行動中扮演著關鍵角色。雖然二戰時期的德國 V-2 火箭，俗稱「Doodlebug」，常被認為是現代飛彈技術發展的催化劑，但其後飛彈能力的快速提升，才真正改變了軍事技術。即使是早期系統，也透過嚴格的測試來精進與改良，有助於識別弱點並提升任務整備度。此項發展促成推進、導引與有效載荷等子系統日益精密，並為今日多元的飛彈類型與作戰用途奠定了基礎。

飛彈系統依賴導引、有效載荷、引擎與飛行控制等多個子系統的無縫整合，才能實現可靠性能並確保任務成功。以下章節將介紹飛彈的基本資訊，深入探討子系統的運作，以及測試與驗證在確保效能方面的關鍵作用。從子系統層級的速度、高度與軌跡等量測，到完整系統的評估，測試確保能及早發現並修正弱點，為可靠、安全且精確的飛彈系統奠定基礎，以滿足多元任務、平台與作戰環境需求。

為瞭解飛彈的定義與其複雜性，我們可將其拆解至子系統層級。雖然有諸多變化，但一般而言，飛彈由四個核心子系統構成：導引、有效載荷、引擎與飛行子系統。

導引

導引子系統雖看似負責簡單的飛彈指向功能，但其複雜度不一，且是成本較高的元件之一。然而，其重要性絕不可低估。如齊射戰鬥模型方程式所示，一擊成功即可大幅提升戰鬥生存率。齊射戰鬥模型方程式顯示，發射更多飛彈提高命中機率，但精準命中與導引則是最大化效能的關鍵。飛彈導引系統一般分為兩類：需操作員介入與不需操作員介入。

第一類稱為「指令導引」，須由操作員引導飛彈。這類系統通常可從「指示」或「導引」等詞彙輕鬆辨識，並依照導引類型標示如雷射指向或線控導引。若缺乏遠端控制導引系統 (RGS)，飛彈將持續沿初始軌跡飛行，導致資源、資金與時間的浪費，且無助於完成任務。

相較之下，「發射即忘」飛彈屬於自導式，發射後不需操作員介入。一旦發射，這些飛彈會自主尋找目標，能在無法持續控制操作的情境下靈活應對。但這類系統仍有特定需求。例如，許多使用雷射指定的「發射即忘」飛彈必須把目標保持在視線內，因目標通常以紅外線頻譜的感測器鎖定，確保精確追蹤。

導引過程更為複雜的原因在於目標類型，這決定採用哪個導航子系統。"go-on-target" (GOT) 系統設計追蹤移動目標還是靜態目標，而"go-on-location-in-space" (GOLIS) 系統用於定位地理位置，如視線外目標。GOLIS 常見於彈道飛彈系統，該系統遵循預定軌跡，常用於遠程攻擊。

在 GOT 系統中，依架構不同，目標追蹤器、飛彈追蹤器與導引電腦配合形成兩大類：遠端控制導引和主動導引。這些子系統主要差異在控制方式：遠端控制系統由操作員手動控制，主動導引系統則自動追蹤目標。

慣性導航系統 (INS) 是許多飛彈系統中的關鍵元件，特別是用於「發射即忘」或遠程應用。INS 利用加速計與陀螺儀測量速度與方向變化，使飛彈在不依賴如 GPS 等外部訊號下，相對既定起點追蹤自身位置。此技術使 INS 特別適合彈道或 GOLIS 系統，因為它們需精確導航以遵循複雜的預定長距離航路。雖 INS 提供連續運動追蹤，但存在隨時間累積的漂移問題，可能導致距離越大小錯誤越多。因此，INS 常與 GPS 或雷達等系統整合，修正誤差並提升整體導引精度。

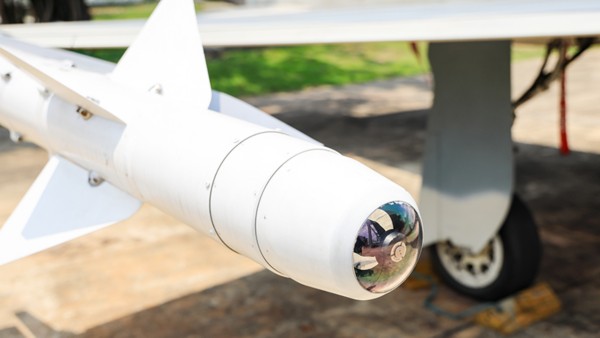

早期紅外主動導引系統範例為美國海軍數十年來使用的飛彈 AIM-9 Sidewinder。Sidewinder 是以紅外導引追蹤目標熱特徵的熱尋蹤飛彈。此系統偵測目標與周遭環境之溫度差異。飛彈利用此資訊採用比例導引方式瞄準目標。接近目標時，系統調整飛行路徑，確保飛彈沿碰撞路徑前進，此狀態的特征是：距離變短時相對視線不變。此導引方式使飛彈即使失去目視接觸，也能高精準度攻擊目標。

有效載荷

談到較簡單的元件，有效載荷是飛彈與非動能彈丸的區別所在。傳統飛彈的有效載荷通常依賴以下幾種裝藥類型之一：爆破裝藥、破片裝藥、具有環形爆破模式的多聯桿裝藥，或塑形裝藥。這些設計針對不同目標類型被最佳化，且需高速運作以達最大效果。

• 爆破裝藥在爆炸時產生衝擊波，透過壓力與熱量造成損害。此種裝藥方式對車輛或建築物等目標具有效用。
• 破片裝藥設計於爆炸瞬間裂解成高速破片，造成對人員或輕型車輛的廣泛破壞。
• 多聯桿裝藥由一系列長桿組成，爆炸時向外推射。長桿產生連續高速碎片，適合穿透裝甲目標。
• 環狀爆炸式裝藥結合爆破與破片效應，利用環狀模式擴大影響範圍。
• 塑形裝藥將爆炸力集中成噴射流，可穿透重裝甲目標，如坦克或碉堡。

飛行系統

飛行系統控制飛彈在空中的飛行狀態。利用鎖定或導引系統的資料，飛彈透過引擎向量推力或利用翅膀、尾翼、三角翼等飛行控制面進行空氣動力操控調整飛行軌跡。在某些情況下會結合上述兩種方式。

引擎

最後且相對簡單的元件是引擎。噴射引擎有時作為推進劑，但推進劑通常為固態或液態燃料。較小飛彈偏好固體燃料，而較大型系統通常採用液態推進劑以增強推力。

完整設計與驗證其任務適用性的飛彈系統，將歸類為戰術或戰略類。戰術飛彈適用於短距離，一般為 12 至 310 英里（20 至 500 公里），通常位於發射地區附近。戰略飛彈則採用噴射機（巡航）或火箭（彈道）推進，設計用於較長距離目標，範圍通常超過 310 英里（500 公里）。飛彈亦依發射平台及目標類型進一步分類，如空對空、空對地、地對空、防艦及反坦克等。

現今系統較二戰時期如 V-2 火箭（或稱「Doodlebug」）大幅進步，但其推進原理相近。彈道飛彈遵循受重力影響較大的高弧線軌跡，飛行中操控性受限。然而，現代版本具備更高精度與較低爆炸當量，反映出現代複雜系統提高的精確需求。

相較之下，巡航飛彈採用噴射機引擎提供持續推力，透過空氣動力升力保持低平飛行軌跡。這些飛彈具備高精度，且能以次音速、超音速甚至高超音速飛行。巡航飛彈的導引系統依平台及目標類型而異，但關鍵要求是系統須在任務中穩定運作。

安全對個人、社會與國家至關重要，而在開發、測試及任務執行各階段皆存在眾多風險。測試不僅在於「能否運作」，更涵蓋「是否具備適應性」及「能否持續運作」，涉及重用性與壽命問題。畢竟，現代精密飛彈結合 GPS、INS 與資料鏈導引，一旦任一環節失效即系統失效。幸運的是，航太與國防界普遍認知到嚴格測試的重要性，進而積極採用。美國測試與評估總監 (T&E) 策略中，列有確保防禦系統在最關鍵時刻不失效的多項流程。該部門促進創新，允許採用負責任開發和應用的防禦技術。以下為 DOT&E 測試策略之核心支柱，適用於任何欲將新技術從實驗室推向實戰環境的組織。

• 測試我們的作戰方式
• 加速交付可用的武器
• 提升在競爭激烈環境中的生存能力
• 率先測試與評估能應時變化的武器系統
• 培育靈活且持久的 T&E 組織人才

此標準化方法廣泛適用於不同領域、產業、任務及國防武器。雖然測試在確保防禦系統長期安全及適應性上具有重要的戰略意義，實際上確保飛彈整備度則以嚴格測試子系統開始。為瞭解如何解決這些更廣泛的安全與運作問題，必須仔細檢視用於飛彈元件及功能的具體測試方法。

雖然不同的元件、類型與功能皆具價值，但須意識到單一故障即可能破壞飛彈系統效能。為確保可靠性，飛彈必須能抵抗敵方措施，獲取並傳輸準確數據，並在競爭激烈環境中有效運作。舉例而言，採用 GOT 雷達主動導引系統的飛彈必須符合特定性能要求。會建構並測試模擬任務情境以驗證這些需求。現今商用現成可用 (COTS) 系統，如雷達目標產生器 (RTG) 與資料鏈仿真測試器，透過簡化校準、整合升降頻轉換及即時儀器級量測，提供高效解決方案。同時執行多項測試大幅縮短了技術從概念到任務整備的時間。

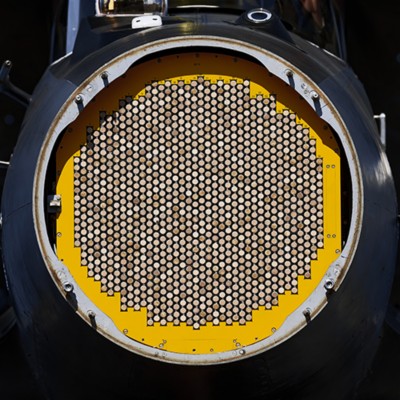

雷達技術對現代飛彈導引系統至關重要，進展焦點在於提升在複雜環境中的效能。為符合電磁頻譜需求，現代雷達具備頻率捷變能力，運用超寬頻主動電子掃描陣列 (AESA) 與認知模式，適應不斷演變的電子戰 (EW) 策略。這些雷達設計具抗電子戰能力及低截獲機率 (LPI)，整合雷達、電子戰與通訊多功能性。

設計日益複雜，意味著在進行空曠射程測試前發現問題比以往更加重要。為降低風險與成本，雷達工程師依賴先進建模與模擬工具進行預整合測試，並透過硬體迴路 (HIL) 整合測試於設計初期發現問題。飛彈效能面臨的主要挑戰之一是防範欺騙並確保於競爭激烈環境中的可靠表現。由於雷達系統常依應用不同，子系統間的測試需求亦有差異。解決方案為全面涵蓋模擬測試，利用射頻威脅仿真產生真實作業環境。雷達測試工程師必須評估系統層級效能，以確保其可靠性。在現今競爭激烈的環境中，系統不僅要防禦威脅，也須適應不斷變化的挑戰。

回顧導引子系統，可出現一個關鍵問題：資料的準確性如何？現代飛彈系統在作業期間蒐集關鍵資料，包括位置、速度、高度、目標資訊及環境條件。這些資料對即時決策及飛彈成功執行任務至關重要。飛彈上的感測器持續擷取資料，導引系統利用此調整飛彈的飛行路徑。雷達與紅外感測器提供關鍵目標追蹤資料，加速計與陀螺儀量測飛彈移動與方向。此外，GPS 與地理空間資料則提供精確導航。

該資料的可靠性對任務成功與否至關重要，微小誤差可能造成軌跡大幅偏差。工程師需徹底測試系統，確保資料於各種作業條件下準確擷取、傳輸與處理。唯有嚴格的子系統層級測試，方能確保資料未受破壞。由硬體與軟體組成的彈性測試系統，能處理射頻訊號忠實度、系統層級驗證與數位系統測試需求，確保飛彈資料準確可靠。

影像感測器測試是確保資料可靠性的另一重要環節，尤以高速影像資料串流為要。紅外 (IR) 成像技術對情報、監視和偵察 (ISR) 任務、飛行導航及超音速飛彈偵測極為重要。焦平面陣列 (FPA) 半導體材料改進催生現代 FPA 系統，該系統具備高感度、幀率與解析度。這些系統藉助讀出積體電路 (ROIC) 的高速串列介面因應資料傳輸速率需求。低溫冷卻的 FPA 需穩定且低噪聲電源，增加測試難度。因此，許多製造商正由客製化測試解方轉向標準模組化 COTS 系統，以縮短開發時間並解決長期停產問題。

無論導引、炸藥類型或引擎，子系統均需在完整系統整合前經過特定測試與驗證。雖然測試成本高且複雜，但所有子系統均需可擴展的模組化測試解方。從預整合模擬與 HWIL 測試，到利用 COTS 工具進行即時效能驗證，整合測試策略是確保所有元件達效能要求的關鍵。此策略有助於及早發現潛在問題，確保飛彈系統於競爭環境中可靠運作。將這些測試方法應用於各子系統，可使飛彈系統具備未來適應力，維持整備度，並確保提供準確可靠資料以確保任務成功。

如同飛彈本身，測試涉及多元元件與階段。飛彈的結構完整性需在飛行前透過靜態測試以驗證。這些結構需承受飛行時產生的巨大力量，確保能耐受自 A 點至 B 點的壓力，並於撞擊時按需要分解。隨後進行動態測試，以評估飛彈對振動與氣流等快速作用力的反應，避免未經充分測試導致的非預期反應。

有效的飛彈測試亦結合進階建模與模擬工具，協助工程師於設計早期識別潛在問題。HIL 測試透過於實際環境中測試子系統提供進一步支援，確保推進系統或導引電子等元件於任務條件下可靠運作。預整合測試有助於降低風險並優化系統設計，於完整系統驗證前完成。

測試大致可分為下列類別：

• 結構測試：飛彈能否存活至抵達預定目的地？
• 推進測試：飛彈功率是否足夠完成任務？建模工具可模擬飛彈將承受之力量，提供工程師所需資料以確保飛行中可靠推進。
• 電子測試：控制電路是否正常工作？生產單元是否符合驗證設計？進階測試系統支援即時驗證資料完整性，確保電子元件符合效能規格且無錯誤。
• 導引測試：飛彈能否始終按預定路徑飛行或依需求調整方向？模擬工具（如資料鏈仿真測試器）可重現目標獲取與追蹤情境，驗證導引系統。
• 維護測試：儲存中的飛彈是否於需要時依然可用？健全系統支援長期驗證，確保飛彈過了延長存儲期限後仍具功能。
• 部署測試：飛彈是否已準備好用於現場？此處測試確保推進至導引等每項元件於關鍵任務部署前皆正常運作。

每個子系統具多重複雜度設定以保障安全、精確與效能。從飛彈外殼結構至控制液態燃料的內部閥門，每項元件皆須於競爭環境中可靠運作。透過運用建模、模擬及測試技術，工程師可跨所有類別評估飛彈整備度，並於部署前確保最佳效能。

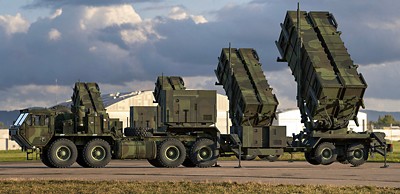

其中一項最知名的飛彈防禦系統為美國陸軍使用的目標攔截相位陣列跟蹤雷達 (PATRIOT) 飛彈系統。系統整合多項進階技術，包括相位陣列雷達、設備控制站、多台電腦、發電設備與八個發射器。每個子系統均有從實驗室開發至實地測試的良好紀錄。PATRIOT 可說是最成功的飛彈防禦系統之一，主因是其能結合尖端技術。

PATRIOT 飛彈成功的核心在於不斷取得進步。例如，愛國者1型防禦系統 (PAC-1) 升級大幅提升雷達搜尋與防禦能力，加強偵測距離與效能。PAC-2 升級加入攔截來襲彈道飛彈的能力。每次迭代都優化了雷達演算法，並調整了炸藥重量與時序。由於子系統層級堅實的測試與驗證方案，大幅降低對昂貴實地試射的依賴，完成上述改進。工程師可於受控環境測試個別元件與子系統，驗證效能無需大量實地試驗。

持續升級進一步提升系統運作效能，即便 PATRIOT 飛彈系統可用性有限亦然。這些進步證明了子系統層級測試與驗證的力量，可在無需冒昂貴設備損失或停機時間風險下，執行完整情境模擬。借助雷達目標產生器與模擬器等有效測試工具，工程師可以虛擬方式評估系統性能，加速開發而不犧牲任務整備度。

同樣，戰區高空防禦系統 (THAAD) 系統呈現出另一項飛彈防禦技術，該技術在持續演化且於現今激烈環境中保持關聯。THAAD 設計可攔截地球大氣層內外的彈道飛彈，為人口稠密區與重要基礎設施提供保護。且與包括 PAC-3 在內的其他飛彈防禦系統互通，證明已成功整合 PATRIOT 系統進階功能。PAC-3 升級 PATRIOT 飛彈系統以更有效防禦如戰術彈道飛彈等體積小且速度快的目標。儘管 THAAD 數十年前即開發，透過持續技術升級與於受控環境中廣泛驗證其核心元件（如電子系統、目標系統、導引系統），使該系統依然有效。持續的驗證工作確保其能在現代威脅面前維持可靠性。

飛彈仍是現代防禦策略的基石，為國家提供精準威懾、防禦與打擊能力。隨技術進步，飛彈系統複雜度必須提升以因應現代戰爭日益增強的要求。各子系統──包括推進、導引及炸藥──在飛彈系統整體效能中扮演關鍵角色，且每個子系統皆需經嚴格測試與驗證以確保任務成功。

從早期導引武器至最新極音速飛彈，尖端技術整合推動飛彈系統達成更高的精度、彈性與生存能力。然而，隨著系統複雜度提升，測試的重要性愈發顯著。透過進階建模、模擬與硬體迴路測試，工程師能於部署前識別並減輕問題，確保飛彈系統在激烈環境下可靠且具適應力。

隨著飛彈技術持續演進，整合如捷頻雷達、強化導引系統及進階炸藥類型等創新，將進一步提升現代防禦系統的作戰能力。測試仍將是此進程的基石，確保新系統能迅速驗證、核實並部署，且不影響任務整備度。

最終，飛彈系統的可靠性與任務整備度，非僅技術精密度成果，亦是對測試、驗證及持續改進的堅定承諾。在充滿不確定與敵對的世界中，飛彈系統必須隨時準備執行，並確信能因應任務精確需求。
