使用宽带FR3/Ku SDR进行电磁频谱操作
概述
现代电磁频谱操作(EMSO)正受到两种趋近压力的挑战：频谱拥挤的快速增长和敌手的灵活性。随着包括5G和新兴的6G在内的商用系统向FR3等更高频段扩展，加之雷达和传感应用仍持续依赖Ku波段，这造就了一个比以往任何时候都更加密集、动态且难以预测的射频环境。
使用固定架构和窄瞬时带宽构建的传统RF系统越来越无法适应这些条件。它们通常难以实时监控大部分频谱、响应灵活的跳频威胁、支持MIMO和自适应波束成形等高级雷达模式，以及扩展到多通道分布式传感系统。同时，防御计划要求更小、更灵活、更软件驱动的系统，尤其是机载和移动部署。
运行在FR3和Ku中的宽带软件无线电(SDR)代表了功能的根本转变。通过结合GHz级瞬时带宽、相位相干多通道操作和实时数字处理，这些设备实现了一类新的EMSO系统，不仅功能更强，而且适应性更强。NI Ettus USRP X420等设备基于RFSoC架构和高吞吐率数字接口构建，可帮助工程师从固定功能的RF系统迁移到完全可编程、任务自适应的平台。若干关键技术能力支撑了这一转变,并决定了SDR支持现代EMSO应用程序的效率。

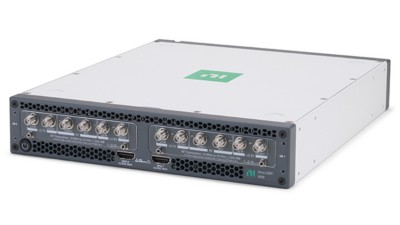

图1： Ettus USRP X420
内容
FR3/Ku SDR的关键功能（最高20 GHz）
FR3（7 GHz～24 GHz）和Ku（12 GHz～18 GHz）的频率覆盖在商业和国防系统向更高频谱扩展的过程中越来越重要。高FR3正在探索用于5G和早期6G部署，以实现更宽的通道带宽，而Ku由于其传播特性、天线尺寸和可达到的分辨率的平衡性而继续支持雷达和EW应用。这些频带共同实现了适用于机载和地面部署的紧凑型高增益系统。
宽瞬时带宽是该范围的基本要求。在雷达系统中，距离分辨率随信号带宽缩放，在密集环境中可实现更精细的目标识别和更好的成像。在EW中，它允许系统对频谱的大部分进行监控和响应，无需进行阶跃整定，从而减少了检测和反应时间。
相位相干通道可实现多通道操作，例如MIMO雷达、波束形成和方向查找。这些技术依赖于精确的相位对齐来提取空间信息、提高角分辨率并提高灵敏度，尤其是在通道计数缩放时。
实时数字信号处理同样至关重要。基于FPGA和RFSoC的架构支持确定性的线速率执行，例如，通道化、滤波、脉冲压缩和信号检测。该功能可减少延迟并实现闭环操作，这在时间敏感的EW场景中尤其重要。
RF前端性能最终决定了系统极限。大功率线性发射器可在宽带宽内保持信号完整性，而低噪声、高动态范围的接收器可在强干扰情况下检测弱信号。这些特性对于在有争议的电磁环境中有效运行至关重要。
支持雷达的应用
宽频FR3/Ku SDR支持多种雷达模式，尤其是在分辨率、灵活性和紧凑外形至关重要的中短程应用中。在Ku频段，这些系统支持FMCW、脉冲和脉冲多普勒雷达架构，它们均可直接受益于宽瞬时带宽。随着带宽的增加，距离分辨率也相应提高，从而实现亚米级目标识别和更详细的场景重建。这尤其适用于短距离监视、无人机着陆系统以及精度和响应时间紧密结合的新兴汽车和工业雷达应用。
随着通道数和系统复杂度的增加，相位相干操作成为性能的核心。多通道SDR支持MIMO和相控阵雷达技术，如数字波束成形、自适应归零和到达角估计。这些功能提高了空间选择性、抑制了干扰并减少了假想目标等伪影，同时允许系统在不发生机械运动的情况下动态操纵和塑造光束。
SDR的可重配置性还实现了自适应和认知雷达行为。波形可实时修改，包括改变脉冲重复频率、Chirp斜率和带宽，使系统响应环境条件或任务目标。这种灵活性支持低拦截概率和低检测概率技术，即信号更难检测、分类或干扰。
除有源雷达外，宽带SDR还支持在环境中利用机会信号的无源雷达方法。随着5G和新兴6G系统扩展至FR3，这些信号可作为高频带的机会照明器。宽带宽和实时处理相结合可实现快速互相关、精确时延估计和有效杂波抑制，从而使被动检测在复杂的电磁环境中变得可行。
电子战应用
宽带FR3/Ku SDR自然扩展到电子战应用，其中灵活性、带宽和定时精度至关重要。雷达仿真和信号生成是主要的用例之一，系统必须重新创建真实的RF环境进行测试和培训。在Ku和上FR3中运行可模拟具有精确定时、多普勒特性和多发射器场景的现代雷达特征。这样可在反映真实情况的密集动态信号环境中验证雷达和EW系统。
同一硬件可支持依赖于高速、低延迟信号捕获和重传的数字RF存储器(DRFM)技术。基于FPGA和RFSoC的架构可实现相干环回，通过精确控制延迟和频率可修改和重新引入捕捉到的信号。它支持欺骗技术，如假目标生成、范围门下拉和速度门下拉，所有这些都依赖于保持相位和定时保真度。
宽瞬时带宽还允许在频谱的大部分区域进行连续感应，这对于EW支持功能至关重要。系统可实时拦截、分类和跟踪雷达和通信信号，从而了解电磁环境的演变。
对于电子攻击，SDR可生成任意波形，精确控制频率、带宽和调制。该功能支持从窄带点干扰到宽带扫描和自适应方法的各种技术。由于这些波形是软件定义的，因此可以根据观测到的信号实时更新，从而提高了对敏捷或跳频系统的有效性。
它们还可以支持电子保护策略。灵活的波形生成（包括跳频和低拦截概率）有助于降低易受检测和干扰的程度。在接收端，自适应滤波和信号处理可减少干扰并保持竞争环境中的性能。
集成至多通道测试平台
宽带FR3/Ku SDR通常部署为大型多通道测试平台的一部分，其中可扩展性和同步至关重要。通过组合多个相位对齐的无线电，系统可形成分布式孔径，支持相干感应、空间分离的发送和接收配置以及高级雷达和EW技术。这些环境通常用于硬件在环评估，即生成、捕捉和处理真实的RF信号，以在现实条件下评估系统性能。通过GPS规范的振荡器、10 MHz参考、每秒脉冲信号或共享本地振荡器实现的精确同步可确保所有通道的相位和时间对齐。
系统架构注意事项
支持GHz级瞬时带宽会引入大量的数据传输和处理需求。高吞吐率数据路径用于在RF前端、FPGA架构和主机系统之间无瓶颈地传输I/Q数据。基于FPGA和RFSoC的处理可实现以线速率确定性执行脉冲压缩、通道化和DRFM循环等功能，减少延迟并实现实时操作。
保持宽带宽的RF性能也会限制线性度、动态范围和热管理，尤其是在Ku频段。天线选择和前端设计会进一步影响整个系统的性能，因为增益、波束宽度和噪声系数会直接影响传感和传输的有效性。
未来方向
随着系统进入更高的频率，通信、雷达和EW之间的界限将继续模糊。5G和未来6G向FR3的扩展带来了新的机遇信号，同时增加了频谱密度和环境复杂度。
同时，AI和机器学习正在实现更具自适应性的处理，加速越来越多地在FPGA和GPU资源上实现实时操作。分布式传感架构也日益受到青睐，多个节点协作构建更完整、更具弹性的电磁环境。
随着SDR技术的发展，进入Ka和V等高频段将进一步扩展可用的带宽和系统分辨率，从而实现新的传感和EMSO功能。
结语
在FR3和Ku中运行的宽带SDR可实现电磁频谱操作能力的阶跃变化。通过结合GHz级带宽、相位相关的多通道操作和实时处理，它们允许系统从静态设计转向自适应、任务驱动架构。
在频谱拥挤和对手灵活性的环境中，这种灵活性不再是可选的。这一点至关重要。
NI Ettus USRP X420等设备为设计、原型开发和部署这些下一代系统提供了所需的架构基础，使工程师能够跟上技术进步和业务需求。
