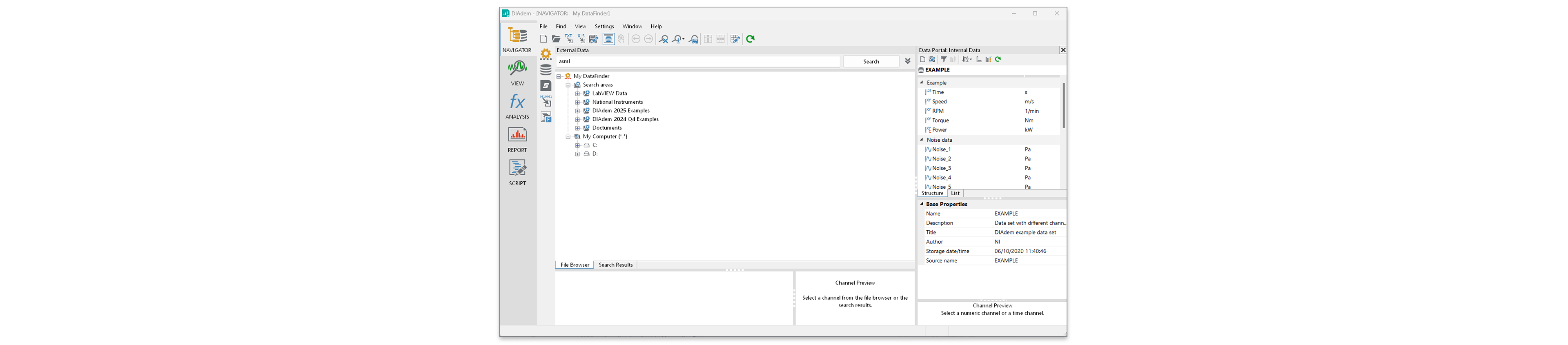

DIAdem用户界面
下载并安装NI DIAdem以试用其在PC上的功能。使用自己的测量数据或范例文件可视化、分析和报告测试结果。
初始试用期为7天，但在产品内可再延长45天。
DIAdem免费试用为您提供了DIAdem专业版的所有标准功能。
可以。如果您保存了报告文件和脚本，则可以继续使用试用版中的内容。
除英语外，还提供其他语言版本。访问DIAdem下载页面，选择所需语言。

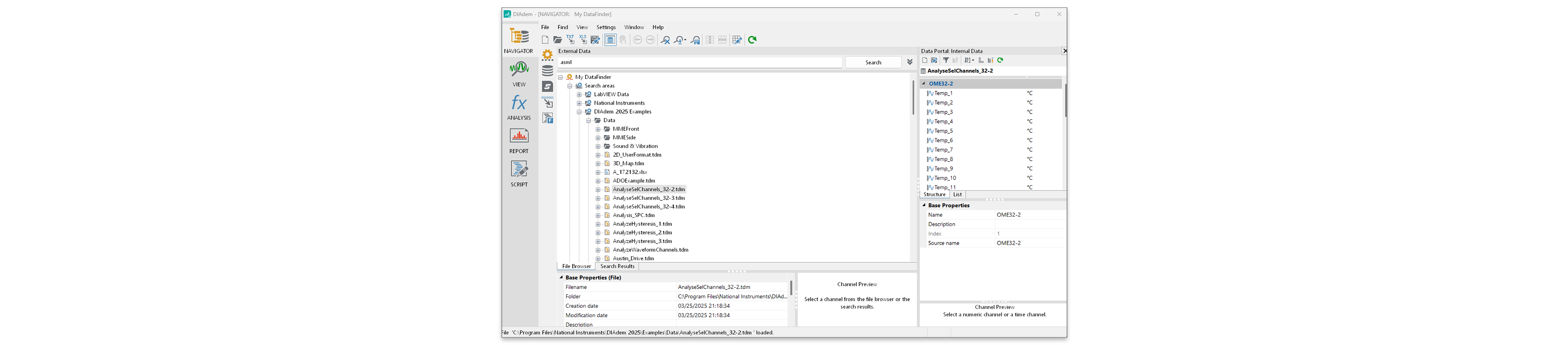

各DIAdem面板构成主层,其功能被归为相关领域。面板位于屏幕左侧的面板栏中，始终可见，可在不同面板间切换。
DIAdem包括以下面板：
使用DIAdem NAVIGATOR在不同的文件类型和数据存储中导航、搜索数据以及将数据拖放到DIAdem中。
使用DIAdem视图以曲线形式查看数据，或在表格中编辑单个值。用户可向这些显示控件添加文本、图形或视频。
DIAdem ANALYSIS用于通过大量数学库中的标准函数或自定义公式对数据进行数学计算。
DIAdem报告用于生成测试数据和分析结果的报告。
每个DIAdem面板只提供完成分配的子任务所需的功能。选择DIAdem面板时，将显示组栏、功能组和菜单，以快速访问所需的功能。每个DIAdem面板在其右侧都有自己的组栏。单击组栏中的函数栏按钮，在函数组打开时选择所需的函数。工作区也随DIAdem面板改变，显示文件夹层次结构或工作表。每个面板都有自己的工具栏和即时菜单，其中包含常用的函数。
所有前面板均可处理加载至数据门户的数据。DIAdemVIEW、DIAdem ANALYSIS和DIAdem SCRIPT可修改数据并将结果存储在数据门户中。
单击面板时，相应的组栏将出现在面板栏旁边。第二层包含相关函数组。单击组栏上的项，打开函数组并选择函数。例如，可在DIAdem VIEW中选择工作表分区，在DIAdem REPORT中选择轴系统和表格，或在DIAdem ANALYSIS中选择数学函数。
使用DIAdem NAVIGATOR搜索数据，有选择地或完全加载数据至数据门户，注册数据，导入数据，有选择地或完全保存数据。在数据文件、文件夹和数据库中查找外部数据。属性框显示了所选数据集的属性。如需搜索特定数据，可在搜索中定义查询。
可使用搜索栏根据文件、组和通道名称及属性查找数据。找到要使用的数据后，将其拖放到数据门户。
可使用DIAdem视图检查、测量和编辑数据门户的数据。二维轴系统中的曲线可让您全面了解通道。使用游标检查曲线，缩放曲线部分，以及删除或替换曲线点。在可查看和编辑单个值的通道表格中列出数值通道、波形通道、时间通道和文本通道。
如果修改曲线或编辑通道，DIAdem将在数据门户中保存改动。如在记录数据时记录测试视频，可将视频与数据显示为曲线进行比较。可使用示意图和文本说明数据的视图。也可将数据投影为颜色阴影或变形至测试对象的三维模型。等高线显示用于显示和分析作为特征图的三维数据。使用地图显示解释地理数据。
在组栏中选择一个工作表分区，对齐工作表中的轴系、通道表和文本框。函数组提供不同的工作表分区组合。视图布局可能包含多个具有不同数据视图的工作表。选择插入>工作表，创建新工作表。工具栏包含各种图形游标和游标类型，用于检查曲线和访问特征CURVE点。工具栏还包含用于启用和禁用坐标窗口、定义CURVE显示以及加载和保存布局的按钮。可打印当前工作表或将其传输至报表。
通过DIAdem分析,可对数据门户数据进行数学分析,以揭示相关性并从数据中获取进一步的信息。
DIAdem ANALYSIS包含位于 不同函数组的数学标准函数。函数组包括微分等基础数学、FFT等信号分析、等高线计算等三维分析。
要使用标准函数，请单击组栏按钮，在打开的函数组中选择一个功能。在打开的对话框中设置计算的参数。DIAdem将计算结果存储在默认组的新通道的数据门户中。可在数据门户结构视图的上下文菜单中指定默认组。如在对话框中选择在原始通道中存储结果，函数可在原始通道中存储结果数据并覆盖原始数据。如调用另一个标准函数，DIAdem将提示用户将函数应用于上一次计算的结果。可使用数据门户中的所有数值通道、波形通道和时间通道执行计算。
"DIAdem ANALYSIS"工作区显示您使用哪些通道执行了哪些计算。"工具栏上有一个打开计算器的按钮。可使用计算器对通道进行计算并生成新通道。也可使用计算器计算和显示单个值，并为变量赋值。工具栏还包含用于创建和管理计算模板的按钮，可重复执行，无需费力。
使用DIAdem报告生成记录测量数据和结果的报告。可访问数据门户中的所有数据，并以多种方式显示数据。可在报表中使用轴系、表格、文本和图形的任意组合。轴系统以曲线或条形图显示数据，表格列出了通道内容。可为报表添加文本和注释，并以图形和线条说明报表。
各种图形化显示对象被组合在功能栏中：二维和三维轴系统、二维和三维表格、极轴系统、图形和修饰。相应的函数组包含这些对象的各种准备类型。
一个报表可能由若干工作表组成，其中显示的数据各不相同。选择插入>工作表，创建新工作表。工具栏包含用于加载和保存布局以及打印报表的函数。工具栏还具有对齐选定对象和刷新报表的功能。

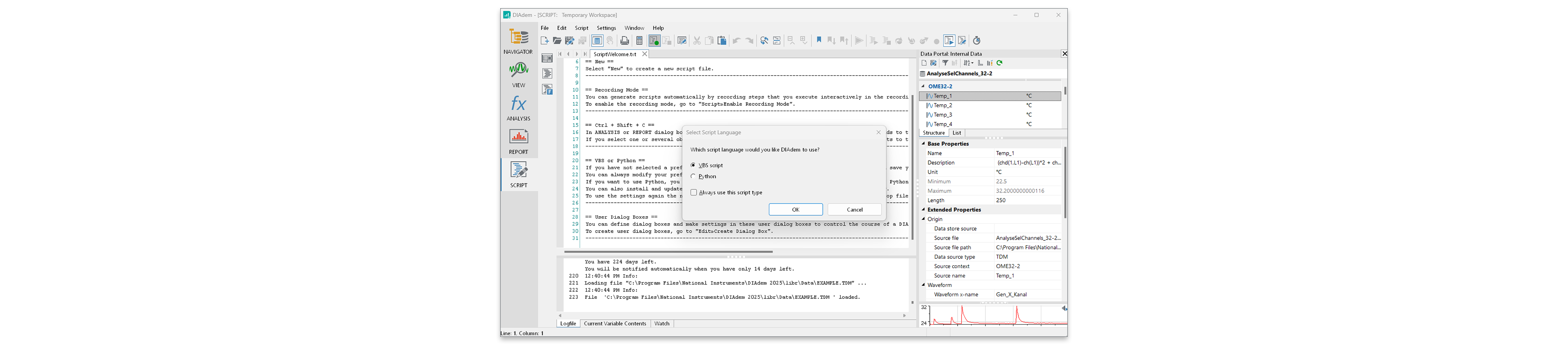

使用DIAdem SCRIPT自动化重复过程，例如脚本中的标准试用和串行试用。DIAdem中的每个动作和函数都有一个命令。脚本由DIAdem连续执行的一系列命令组成。生成脚本最简单的方法是在记录模式下，可选择在脚本编辑器中记录每个交互式编辑步骤的命令和变量分配，从而在VBS或Python中生成代码。用户可编辑、扩展、保存和测试录制的脚本。用户只需按下一个按钮，即可使用脚本完成复杂的操作，从数据加载到数据分析，直至完成报表。可自定义DIAdem以满足用户要求
DIAdem脚本用于通过脚本自动执行重复性任务，从加载、分析到最后记录数据。
