1. USB-C(고정 나사 포함)
2. 케이블 잠금 장치
3. QR 코드 가이드 설정 페이지
4. 최대 20비트, ±10 V 입력 @ 1 MS/s/ch
5. 스마트 ID 핀 (소프트웨어 지원은 향후 드라이버 릴리즈에서 제공 예정)
6. 최대 4개의 ±10 V 출력 @ 250 kS/s/ch 업데이트 속도
7. +5 V 핀
8. 유연한 디지털 I/O 라인 16개
9. 사용자 LED(소프트웨어 지원은 향후 드라이버 릴리즈에서 제공 예정)
NI mioDAQ USB 데이터 수집 디바이스
NI의 최신 USB 데이터 수집 기술인 NI mioDAQ 디바이스는 20비트, ±10 V의 측정을 수행할 수 있고 유연한 고성능 테스트 시스템에 동시 샘플링, ±10 V 출력 채널, 다양한 디지털 I/O 및 카운터/타이머 채널을 제공할 수 있습니다.
적합한 mioDAQ 디바이스 선택하기
1 USB-6451 및 USB-6453에는 채널 수를 늘리기 위해 멀티플렉스 모드가 있습니다. 더 자세한 정보는 디바이스 매뉴얼을 참조하십시오. 자세한 디바이스 스펙은 하드웨어 모델 페이지를 참조하십시오.
mioDAQ 기능
mioDAQ로 할 수 있는 작업
±10 V의 입력 및 출력 채널, TTL 디지털 라인, NI의 특허 받은 카운터/타이머 아키텍처를 통해, mioDAQ 디바이스는 엔지니어, 연구자, 테스트 전문가가 수백 개의 작업을 수행할 수 있도록 지원합니다.
측정
- 최대 1 MS/s/ch에서 ±10 V 신호
- ±10 V 출력 센서
- 분기 저항 간 전압 강하
- 배터리 셀 전압 (±10 V 피크 셀 측정)
- USB 또는 배터리로 구동되는 전자 설계의 전원 레일
- 펄스 및 이벤트 카운팅
- 구적 엔코더
- 회전 포텐셔미터
- 스트링 포텐셔미터
- 저전압 전류 센서
- 저전압 포텐셜 트랜스포머
- 기타
자동화 및 생성
- ±10 V 출력 신호
- 디지털 출력 신호
- 외부 릴레이 (디지털 라인이 있는 컨트롤)
- 펄스 폭 변조 신호 생성
- 센서/신호 시뮬레이션
- LED에 연결
- 클럭 및 트리거
업계 최고의 DAQ 소프트웨어 포함
- 무료 로깅 소프트웨어 - NI FlexLogger™ Lite
- 원활한 LabVIEW 통합
- Python, C/C++, C# 등을 위한 예제 프로그램이 포함된 문서화된 API
mioDAQ 액세서리
각 mioDAQ 디바이스는 다음 품목과 함께 제공됩니다.
- 2 m 길이 USB-C-USB-C 연결 케이블 1개(고정 나사 포함)
- 스프링 터미널(변형 방지용 백쉘 포함)
- NI 십자 드라이버
장착 액세서리 및 교체 부품
| Image | 설명 | 부품 번호 |
|---|---|---|
|
|
DIN 레일에 수평으로 장착하는 데 사용되는 mioDAQ용 DIN 클립 전용 키트 |
789986-01
|
|
|
DIN 레일에 수직으로 장착하거나 나사 구멍을 통한 플랫 패널 장착에 사용되는 mioDAQ용 장착 키트. 직각 커넥터 (P/N 789957-02)가 달린 USB-C 케이블 포함 |
789955-01
|
|
|

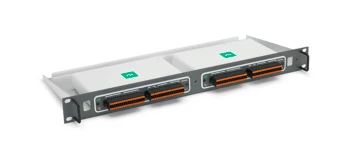

mioDAQ용 19인치 (1U) 랙 마운트 키트. 직각 커넥터 (P/N 789957-02)가 달린 USB-C 케이블 2개 포함 |
789953-01
|
|
|
교체 품목: USB-C-USB-C 케이블 (고정 나사 포함), 2 m |
789956-02
|
|
|
옵션/대체 품목: USB-C-USB-C 케이블 (직각 타입), 2 m |
789957-02
|
|
|
교체 품목: USB mioDAQ 디바이스의 36포지션 스프링 터미널 커넥터용 백쉘 (1개) |
785080-01
|
|
|
교체 품목: USB mioDAQ 디바이스용 36포지션 전면 장착 스프링 터미널 커넥터. 0.13 mm2~1.5 mm2 | 26 AWG~16 AWG (1개) |
785502-01
|
|
|

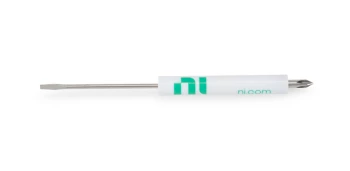

교체 품목: NI 나사 드라이버 (15개) |
781015-01
|
제품 설명서
NI에서는 하드웨어 디바이스에 대해 자세히 설명하는 다음 설명서를 제공합니다.
사용자 매뉴얼 - 일반적인 사용자 작업, 하드웨어 아키텍처 세부 정보 등
스펙 문서 - 자세한 스펙 및 디바이스 핀출력
치수 도면 - 2D CAD 파일 및 기타 기계 도면
제품 인증서 - 적합성 선언 (DoC) 및 모든 전문성 인증서
메모리 휘발성 설명서 - 내장 메모리에 대한 정보 및 필요한 경우 내장 메모리를 지우는 방법
이러한 모든 문서는 하드웨어 모델 페이지의 설명서 섹션에서 찾을 수 있습니다.
모든 mioDAQ 디바이스는 NI-DAQmx 드라이버에서 지원됩니다. NI-DAQmx 설명서의 경우 아래 링크를 참조하십시오.
DAQ 웨비나 라이브러리
벤치에서 검증을 수행하든 복잡한 테스트 시스템으로 확장하든, 당사의 온디맨드 DAQ 웨비나를 통해 정확하고 신뢰할 수 있으며 확장 가능한 측정 솔루션을 설계하는 방법을 알아볼 수 있습니다.
더 많은 선택이 필요하십니까? 더 많은 NI DAQ 하드웨어를 확인해 보십시오.
USB 또는 이더넷 센서 측정
CompactDAQ 시스템은 mioDAQ 디바이스보다 견고하며 IEPE 가속도계, 마이크, 스트레인 게이지 및 로드 셀과 같은 센서를 측정할 수 있습니다. 70개가 넘는 측정 모듈과 8개의 섀시(USB 또는 이더넷)를 선택하여 최적의 측정 시스템을 구성하십시오.
권장 사용
- 기계적 테스트
- PC에 센서 데이터 로깅
- 충격 및 진동 테스트
- 음향 측정
더 빠른 속도 및 더 많은 채널
PXI 시스템은 PC와 유사하지만 최대 17개의 확장 슬롯이 있어 대규모 측정 시스템을 위해 고속 동기화 채널을 계속 추가할 수 있습니다.
권장 사용
제조 테스트 시스템
DAQ 하드웨어를 오실로스코프 및 DMM과 같은 인스트루먼트와 결합하기
고채널 수 센서 측정을 위한 랙 장착 시스템
측정 정확도(센서 및 전기)
방수 및 충격 방지 DAQ
전압, 스트레인/브리지, 가속도계/마이크, 열전쌍 측정을 위한 IP67 등급의 초강력 설계. 단일 이더넷 케이블로 연결 및 동기화합니다.
권장 사용
- 엔진 테스트 셀
- 정적 화염 로켓 테스트
- 구조 연구
- 중장비 필드 테스트
