カウンタ/タイマハードウェア

カウンタは、各信号ごとにインクリメントまたはデクリメントして離散イベントを測定します。たとえば、カウンタはセンサがトリガされる回数を追跡できます。タイマは、イベント間または定義された間隔での経過時間を測定します。この例では、タイマを使用してセンサトリガ間の期間を決定できます。

はい、カウンタ/タイマデバイスは、パルスのカウントと時間間隔の測定に同じハードウェアリソースを使用するため、両方のタスクを処理できます。この2つの機能により、テストシステムで個別のモジュールを使用する必要がなくなり、複雑さとコストを削減できます。

カウンタを選択する際は、デジタルパルス、エンコーダ信号、または周波数入力など、測定する信号のタイプを考慮する必要があります。最大カウントレートを確認して、デバイスがアプリケーションの速度に対応できることを確認し、必要なレベルの分解能も確認する必要があります。デバウンスフィルタ処理などのハードウェア機能はノイズの多い信号の管理に役立ちますが、方向制御はアップ/ダウンカウントを必要とするアプリケーションに不可欠です。最後に、エンジニアは、カウンタが必要なバスまたはインタフェースをサポートしているか、またシステム内の他の測定と同期できるかという統合オプションを評価する必要があります。

タイマを選択する際は、エンジニアは、経過時間の測定、遅延の生成、周期信号の生成など、アプリケーションのタイミング要件を特定することから始めるべきです。分解能と確度を評価して、タイマが精密さのニーズを満たすことを確認し、短時間と長時間の両方に対応する間隔の範囲を確認する必要があります。ハードウェアトリガ、同期、プログラム可能なモードなどの機能は、他の測定やイベントとの連携が必要なアプリケーションに有用です。最後に、エンジニアはタイマがシステムアーキテクチャと統合され、シームレスな運用に必要なインタフェースをサポートしていることを確認する必要があります。

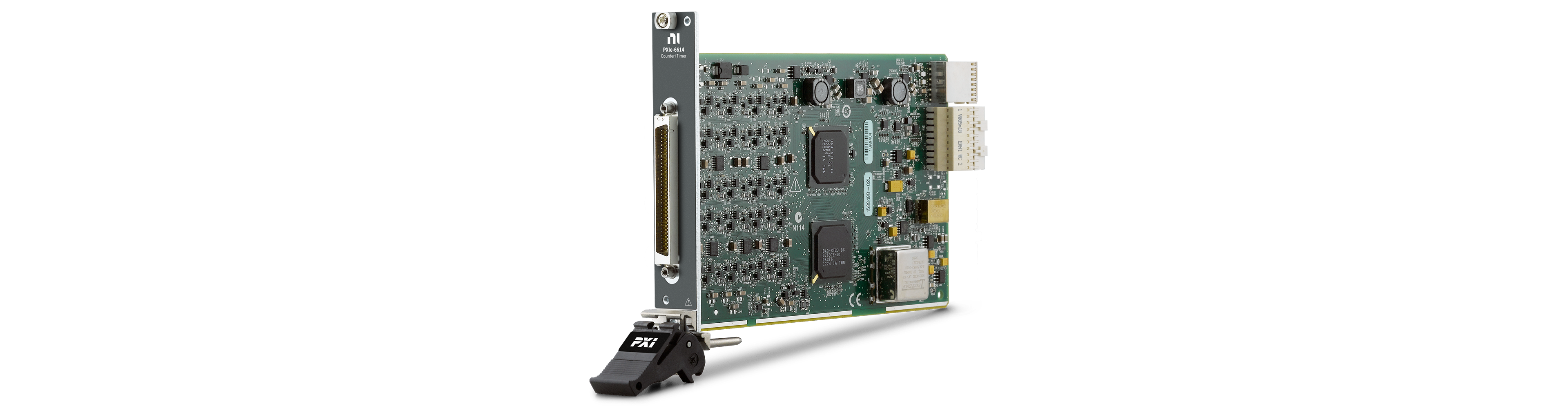

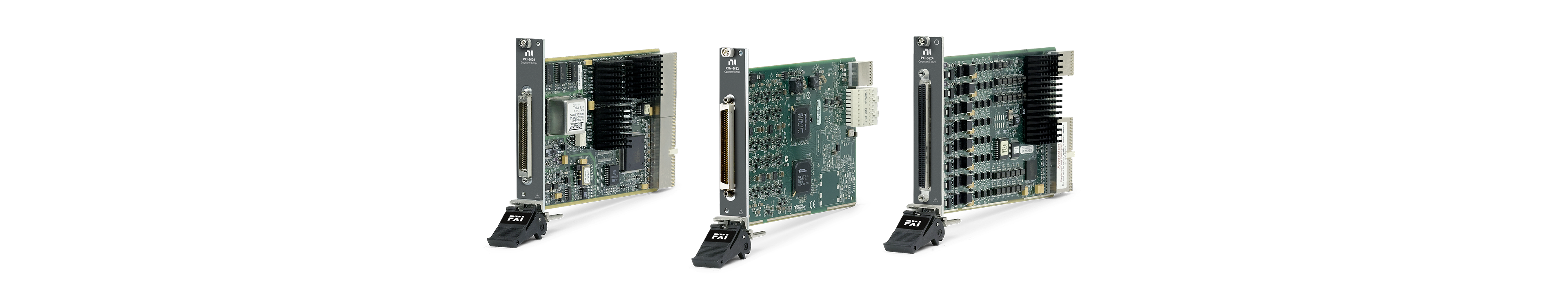

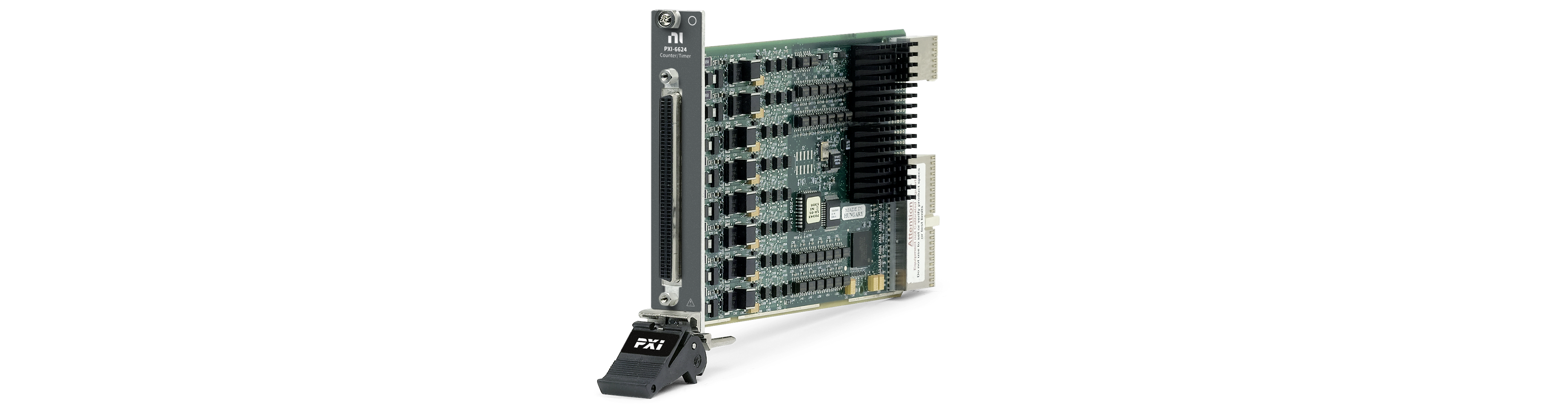

NIのカウンタおよびタイマは、エンジニアに計測および制御アプリケーション向けの精度、柔軟性、シームレスな統合を提供します。高性能ハードウェア上に構築されており、高分解能測定、ハードウェアトリガ、複数チャンネル間の同期などの機能により、正確なイベントカウントとタイミングを実現します。NIのカウンタおよびタイマはモジュール式設計のため、1つのシステムで他のI/Oと一緒に動作し、複雑さを最小限に抑え、拡張性を向上させることができます。NIのソフトウェアツールと組み合わせることで、エンジニアは、シンプルなイベント追跡から複雑な自動化タスクまで、直感的な構成、高度な解析、信頼性の高いパフォーマンスを実現できます。
