​Quel VST vous convient ?

​Un transcepteur de signaux vectoriels (VST) NI PXI est un instrument modulaire hautes performances pour le test et la mesure automatisés RF. Il associe un générateur et un analyseur de signaux vectoriels en bande de base et RF avec un FPGA programmable par l’utilisateur, ainsi que des interfaces numériques parallèles et série haute vitesse pour le traitement et le contrôle/commande de signaux temps réel, de la bande de base aux ondes millimétriques.

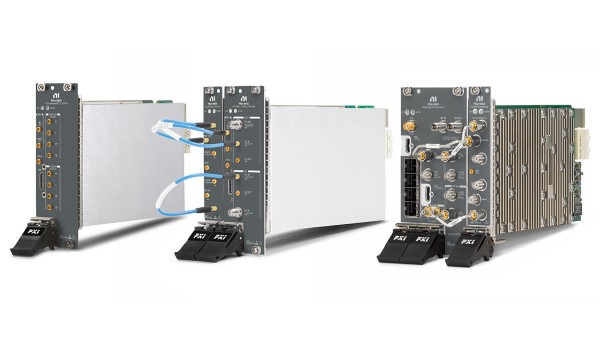

​Figure 1. Portefeuille de produits NI VST

​Étant donné que la famille NI PXI VST est bien adaptée à une gamme d’applications différentes et inclut plusieurs options, il peut être utile de restreindre vos choix en posant quelques questions relatives aux paramètres des signaux RF, aux exigences de performances, au streaming de données et à d’autres exigences de l’application.

Question 1 : De quelle fréquence de fonctionnement et de quelle bande passante instantanée ai-je besoin ?

​Cette exigence de référence peut dicter le choix du VST avant d’envisager d’autres capacités et indicateurs de performance. Les questions suivantes s'étendent sur la question 1 pour affiner votre décision.

​1. Quelle est la fréquence de fonctionnement requise ?

• ​CC (bande de base) —Utilisez le VST PXIe-5820.
• ​9 kHz-30 MHz —Utilisez le VST PXIe-5841.
• ​30 MHz–8,5 GHz — Passez à la question 2.
• ​8,5 GHz – 26,5 GHz —Utilisez le VST PXIe-5842.
• ​Supérieur à 26,5 GHz — Un VST avec une extension à ondes millimétriques est nécessaire; passez à la question 7.

​​2. Plus de 1 GHz de bande passante instantanée est-il nécessaire maintenant ou à l’avenir ?

• ​Oui —Utilisez le VST PXIe-5842.
• ​Non — Passez à la question 3.

​3. Un fonctionnement plus fréquent sera-t-il nécessaire à l’avenir ?

• ​Oui —Utilisez le VST PXIe-5842.
• ​Non — Passez à la question 4.

​4. L'application requiert-elle des performances élevées pour les mesures EVM, SFDR, bruit ou similaires ?

• ​Oui —Utilisez le VST PXIe-5842.
• ​Non — Passez à la question 5.

​5. Des fréquences comprises entre 6 et 8,5 GHz sont-elles requises ?

• ​Oui — Utilisez le VST PXIe-5860.
• ​Non — Passez à la question 6.

​6. Plusieurs voies Tx ou Rx sont-elles requises ?

• ​Oui —Utilisez le VST PXIe-5860.
• ​Non —Utilisez le VST PXIe-5841.

​7. La fréquence de fonctionnement est-elle comprise entre 44 GHz et 54 GHz ?

• ​Oui —Utilisez le VST PXIe-5842.
• ​La fréquence est supérieure à 54 GHz —Utilisez le VST PXIe-5842 avec un convertisseur ascendant et abaisseur de fréquence de tiers.
• ​Fréquence inférieure à 44 GHz — Passez à la question 8.

​8. La commutation intégrée est-elle requise ?

• ​Oui —Utilisez le VST PXIe-5831.
• ​Non —Utilisez le VST PXIe-5842.

​L'organigramme suivant résume visuellement ces huit questions et sert de guide de haut niveau. Notez que des exceptions peuvent s'appliquer.

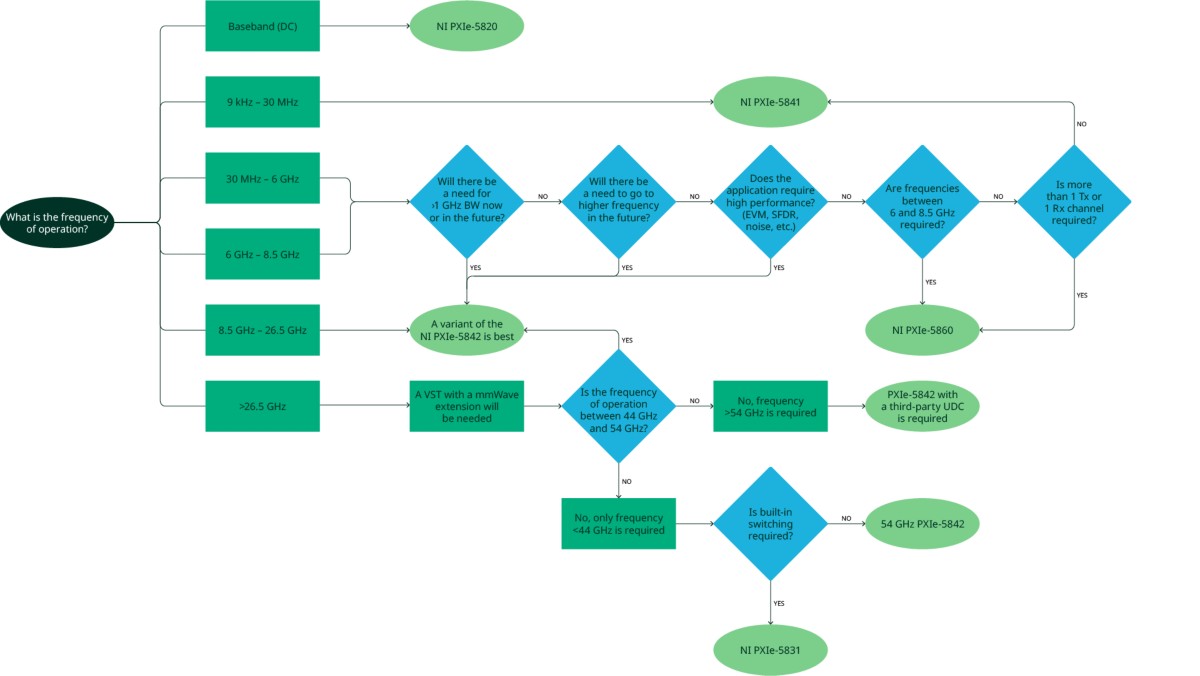

​Figure 2. Choisir un VST NI par organigramme de fréquence

​Par exemple, aux basses fréquences de la bande HF (inférieures à 30 MHz), le PXIe-5841 fournit une couverture bas de gamme jusqu’à 9 kHz, ce qui est requis pour des applications telles que le test AM/FM, le test IoT, les applications radar basse fréquence ou le test général de la bande ISM. Si votre application se trouve dans la bande HF, le PXIe-5841 est un bon choix.

​Le PXIe-5820 est notre VST en bande de base. Avec 1 GHz de bande passante I/Q complexe, c’est un instrument hautement performant pour les applications en bande de base telles que le suivi d’enveloppe et le test I/Q en bande de base.

​Pour les applications nécessitant une couverture de fréquence supérieure à la bande X (8,5 GHz), le choix est également relativement simple. À quelques exceptions près, le PXIe-5842 est idéal. Ce VST haut de gamme offre des capacités polyvalentes hautes performances qui peuvent s’adapter aux besoins d’un large éventail d’applications, avec des options de mise à niveau de la bande passante, de la fréquence ou des capacités d’émission/réception, afin que vous puissiez étendre ses fonctionnalités en fonction de l’évolution des exigences.

​Une exception à cette recommandation de 8,5 GHz est le PXIe-5831, qui offre la capacité unique de 32 ports RF commutés dans son extension à ondes millimétriques. En raison de cette fonctionnalité, c’est un excellent choix pour la formation de faisceaux ou d’autres applications qui nécessitent une commutation rapide et étalonnée à des fréquences d’ondes millimétriques.

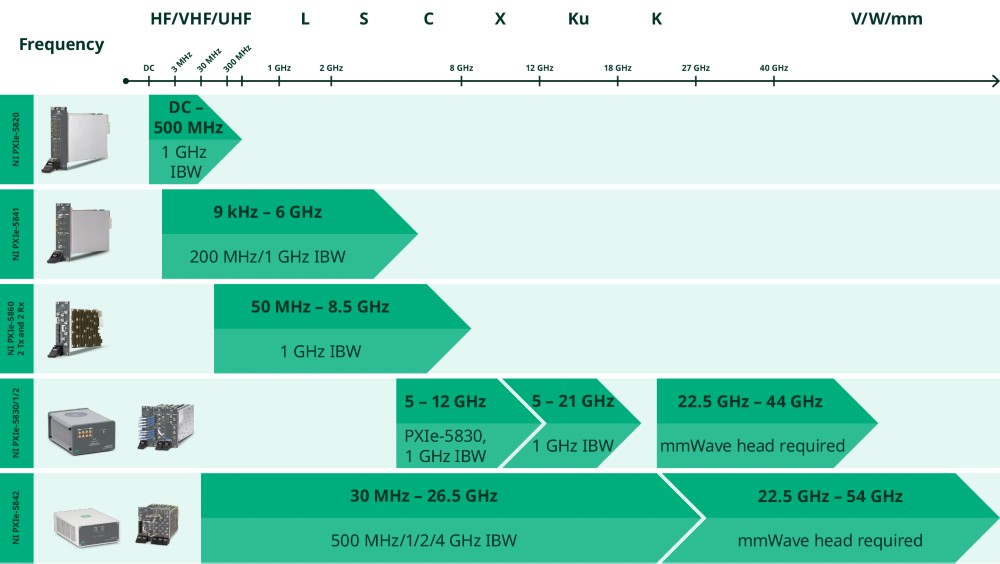

​Figure 3. Couverture de fréquence de la famille NI VST

​Les bandes de fréquences ayant le plus grand choix de VST se situent entre les bandes VHF et C (30 MHz à 8 GHz). Ces bandes ont toujours été les gammes de fréquences sans fil les plus utilisées pour des technologies telles que le Wi-Fi, Bluetooth® et les communications cellulaires, ainsi que pour les radars, les SATCOM, le renseignement d’origine électromagnétique et la guerre électronique.

​Les PXIe-5841, PXIe-5842 et PXIe-5860 sont des VST hautement performants qui couvrent des fréquences de cette gamme. Si plus de 1 GHz de bande passante instantanée est nécessaire, le PXIe-5842 est le choix approprié. De plus, pour tester les dernières normes sans fil, le PXIe-5860 fournit la couverture nécessaire dans la gamme de 6 à 8,5 GHz, ce qui devient de plus en plus courant pour ces normes. Une version monovoie du PXIe-5860 est également disponible pour les applications monovoie, offrant un équilibre entre les performances RF et le coût par voie.

Question 2 : De quel niveau de performances RF ai-je besoin ?

​Cette question nécessite une discussion approfondie car ce qui définit les « bonnes performances » peut varier considérablement d’une application à l’autre. Avant de comparer des VST individuels, il est utile de passer en revue les principes fondamentaux de l’architecture des récepteurs RF pour comprendre pourquoi les VST fonctionnent différemment.

​Traditionnellement, les instruments RF ont une architecture de récepteur zéro IF (également appelé conversion homodyne ou directe) ou hétérodyne/super-hétérodyne. Bien que le super-hétérodyne soit la norme de l’industrie depuis de nombreuses décennies, les deux architectures peuvent effectuer des mesures RF de haute qualité, avec des compromis différents.

​Une architecture super-hétérodyne se caractérise par son utilisation du mélange de fréquence pour convertir un signal RF reçu en une fréquence intermédiaire fixe (IF), qui peut être plus facilement traitée que le signal RF haute fréquence d'origine. Cette architecture peut utiliser un ou plusieurs étages IF, chacun avec son propre rejet d'image, filtrage et amplification pour supprimer les voies adjacentes et maintenir la qualité du signal. Bien qu’il existe de nombreuses variantes de ce type d’architecture, un exemple de structure de conversion en trois étapes est illustré à la figure 4.

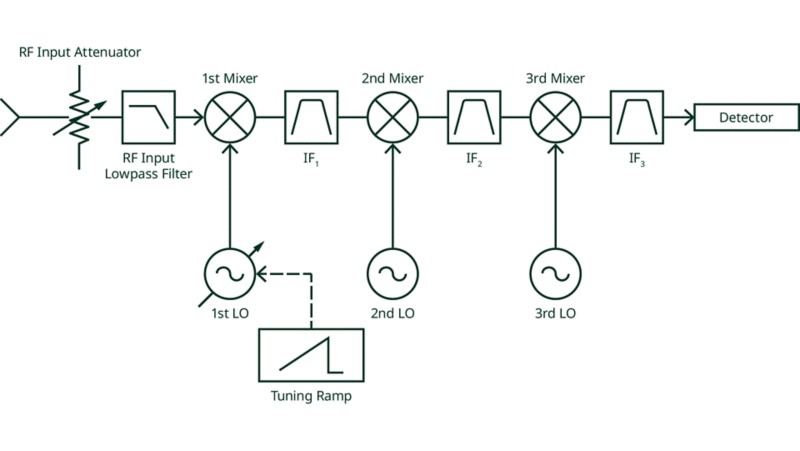

​Figure 4. Architecture du récepteur super-hétérodyne

​Comme son nom l’indique, une architecture de récepteur IF zéro n’utilise aucun étage IF et convertit le signal RF entrant avec un oscillateur local dont la fréquence est égale ou proche de la fréquence porteuse du signal RF entrant. Ce signal de bande de base converti vers le bas est divisé en deux chemins (chemin I et chemin Q) correspondant à des chemins en phase et en quadrature décalés de 90 degrés. Le fait d'avoir des chemins I et Q permet de capturer des informations d'amplitude et de phase à partir d'une waveform RF entrante, chaque chemin étant numérisé séparément.

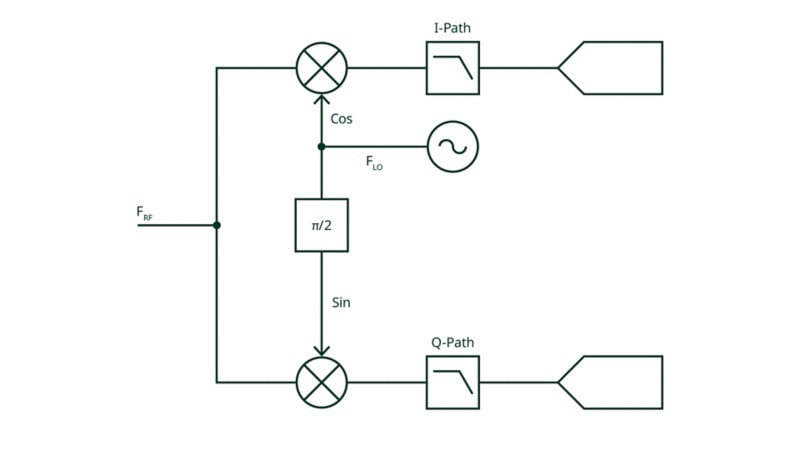

​Figure 5. Architecture du récepteur IF zéro

​Les différentes architectures produisent des statistiques de performances différentes. En raison du filtrage ajouté et du conditionnement de signal optimisé pour des fréquences IF spécifiques, les architectures super-hétérodynes fournissent souvent une SFDR, une sélectivité et une sensibilité améliorées, aux dépens de larges bandes passantes. Les architectures super-hétérodynes sont généralement considérées comme supérieures pour les tests en bande utilisant des filtres IF étroits fixes.

​Le récepteur IF zéro présente des avantages par rapport au récepteur super-hétérodyne en termes de bande passante et de capacités de démodulation, car il utilise plusieurs C A/N/C N/A pour capturer des informations de phase et d’amplitude à partir d’un signal RF. De plus, les composants supplémentaires de la chaîne de signal super-hétérodyne, tels que l’atténuateur variable et les filtres avant le premier étage du mélangeur, augmentent le bruit du système, et la qualité de la modulation en souffre. En revanche, les architectures IF zéro ont généralement des LNA à l’extrémité frontale et moins de composants dans la chaîne du signal, ce qui permet une meilleure représentation du bruit. Pour ces raisons, les performances EVM sont souvent meilleures avec les architectures zéro IF.

​La compacité et la complexité réduite sont des avantages supplémentaires, car un seul oscillateur local est nécessaire et il y a moins d’exigences pour le filtrage de chemin RF. En conclusion, les architectures IF zéro peuvent fournir de meilleures performances lorsqu’il s’agit de waveforms modulées à large bande, telles que celles pour Wi-Fi, 5G NR et Bluetooth, tandis que les architectures super-hétérodynes peuvent fournir de meilleures performances hors bande pour les applications d’analyse spectrale et les tests à bande étroite utilisant des filtres IF fixes et étroits.

​Avec les progrès de la technologie C A/N/C N/A, une autre architecture de récepteur est devenue plus courante : l’architecture d’échantillonnage RF direct. Cette architecture n’implique aucune conversion de fréquence ; à la place, elle échantillonne directement les waveforms RF avec des C A/N et des C N/A haute vitesse. Une architecture de récepteur à échantillonnage RF direct est simple, composée uniquement d’un amplificateur à faible bruit, de filtres et d’un C A/N. Dans cette architecture, de nombreux composants analogiques du récepteur peuvent être implémentés numériquement via le traitement du signal numérique (DSP). Par exemple, au lieu d’un mélangeur, vous pouvez utiliser la conversion numérique directe (DDC) pour isoler vos signaux cibles. Comme la conversion de fréquence analogique n’est pas requise, la conception matérielle globale d’un récepteur d’échantillonnage RF direct est beaucoup plus simple, avec moins de composants dans la chaîne du signal, réduisant ainsi le bruit global dans le système.

​Figure 6. Architecture d'échantillonnage RF direct

​Malgré leurs avantages, la simplicité des architectures d’échantillonnage RF direct peut présenter certains défis, tels que les contraintes thermiques des C A/N et C N/A plus rapides, la vulnérabilité au repliement qui nécessite un filtrage complexe et la nécessité d’un traitement du signal numérique complexe en raison des débits de données élevés. Les contrastes vont au-delà des performances purement RF. Les différences de complexité et de nombre de composants entraînent des différences dans les exigences en matière d’espace, de coût, de taille et de puissance. Les récepteurs Zero-IF nécessitent beaucoup moins de puissance, occupent beaucoup moins d’espace et peuvent être nettement plus rentables que les récepteurs super-hétérodynes.

​Le tableau suivant répertorie les principaux avantages et inconvénients des différentes architectures de récepteurs.

​En raison de leur facteur de forme PXI et des types d’applications et de capacités pour lesquelles ils sont optimisés, les VST PXI ont une architecture d’échantillonnage RF direct ou zéro IF. Ces deux options offrent une gamme flexible de capacités de performance pour différents VST tout en maintenant une configuration de plate-forme de petite taille et de grande valeur optimisée pour les mesures RF de laboratoire, la caractérisation automatisée, la validation au niveau du système et les applications de test en production.

​Bien que la plate-forme soit au cœur des capacités des VST PXI, notre VST de troisième génération, le PXIe-5842, maintient ses capacités de plate-forme hautement différenciées tout en offrant des performances RF de premier ordre. Le PXIe-5842 est construit avec une architecture RF à échantillonnage direct et zéro IF multitrajet. En dessous de 1,75 GHz, l’échantillonnage RF direct est utilisé, fournissant une analyse précise du signal là où les capacités à large bande ne sont pas nécessaires et permettant la couverture des fréquences bas de gamme. Au-dessus de 1,75 GHz, il existe deux options : une architecture zéro IF traditionnelle utilisée pour l’analyse de signaux à large bande, dans laquelle l’oscillateur local (LO) est réglé sur la fréquence centrale du signal d’intérêt, et une deuxième option appelée mode d’offset LO. Comme son nom l’indique, dans ce mode, le LO est réglé sur un offset de fréquence par rapport à la fréquence centrale du signal d’intérêt, en dehors de sa bande passante spécifiée. Cela limite la bande passante utilisable de l’analyseur de signaux, mais en supprimant le LO du signal, une meilleure dynamique et une meilleure planéité sont obtenues, ainsi qu’une réduction des parasites, des fuites de LO et d’autres dégradations. Cette gamme de chemins d’analyse de signaux optimise les performances RF en fonction des exigences de fréquence et de bande passante et fait du PXIe-5842 un excellent choix pour les applications RF hautes performances.

​Le PXIe-5860 combine des performances RF exceptionnelles avec un facteur de forme exceptionnellement petit. Ceci est réalisé avec une architecture de récepteur à échantillonnage RF direct. La fréquence de ce VST s’étend jusqu’à 8,5 GHz et offre d’excellentes performances EVM pour les normes avec une modulation à large bande dans la gamme 6-8,5 GHz, ce qui est de plus en plus courant pour les spécifications telles que le Wi-Fi et le cellulaire 5G. En raison de son architecture, le PXIe-5860 atteint également un haut niveau de densité, fournissant deux VST distincts dans un seul instrument à deux emplacements. Cela inclut deux VSA et deux VSG entièrement indépendants dans un seul module, et jusqu’à 16 voies d’entrée et 16 voies de sortie RF dans un seul châssis PXI à 18 emplacements.

​Outre les performances, la polyvalence du VST PXI signifie qu’il existe d’autres facteurs à prendre en compte lors de la sélection de l’instrument correct, qui sont évalués dans les sections suivantes.

​Question 3 : Ai-je besoin d’analyse ou de génération ?

​Bien que l’un des plus grands avantages du VST PXI soit qu’il combine les capacités d’analyse de signaux (VSA) et Signal Generator (VSG) en un seul instrument, toutes les applications ne nécessitent pas à la fois la génération de signaux RF et l’analyse de signaux RF.

​Le VST PXIe-5841 a des options pour les capacités d’émission seule (VSG) ou de réception seule (VSA), limitant essentiellement ce VST à fonctionner comme un VSA ou un VSG, selon ce qui est nécessaire.

​Le PXIe-5842 intègre encore plus de polyvalence. Non seulement vous avez le choix entre trois configurations de voies (VSG, VSA ou VST) et quatre options de bande passante (500 MHz, 1 GHz, 2 GHz ou 4 GHz), mais vous avez également le choix entre cinq options de fréquence : 30 MHz–8, 12, 18, 26,5 ou 54 GHz.

​Au total, il existe 46 options de configuration différentes pour le PXIe-5842 afin de répondre plus précisément aux exigences de l’application. De plus, ces capacités sont évolutives, de sorte que vous pouvez augmenter la bande passante, la couverture de fréquence ou la configuration des voies en fonction de l’évolution des exigences.

​Question 4 : De combien de voies RF ai-je besoin ?

La plate-forme PXI se prête bien aux systèmes de test RF multivoies, où plusieurs VST peuvent être intégrés et synchronisés ensemble, permettant des applications de test multisite ou MIMO dans un seul système cohérent.

​En plus de prendre en charge plusieurs VST dans un système PXI, le PXIe-5860 est un VST à deux voies, ce qui signifie qu’il a deux VSA et deux VSG dans un seul module PXI à deux emplacements. Ce module offre une densité incroyable, avec jusqu'à 16 voies RF IN et 16 voies RF OUT dans un seul châssis PXI à 18 emplacements. Lorsque l’espace de laboratoire ou de rack est élevé, le PXIe-5860 offre une densité de voies exceptionnelle, en particulier pour la validation, la caractérisation et le test en production automatisés des semi-conducteurs et des dispositifs électroniques pour les communications sans fil.

​Question 5 : Comment les données seront-elles envoyées vers et depuis le VST ?

​Les applications RF, en particulier les applications à large bande ou celles qui traitent beaucoup de signaux, peuvent impliquer de grandes quantités de données en provenance et à destination des instruments RF utilisés. Un avantage majeur du PXI est sa capacité à gérer ces données via une plate-forme intégrée. Les VST PXIe-5842 et PXIe-5860 ont des connecteurs multigigabit (MGT) sur leurs faces-avant qui permettent un streaming de données en temps réel et à pleine vitesse. Associer un VST à un module série haute vitesse PXIe-7903 permet un flux de données temps réel à haut débit.

​Bien que tous les VST mentionnés jusqu’à présent soient des instruments hautement performants, vous devez également choisir le châssis et le contrôleur appropriés pour compléter votre système PXI. Comme les VST sont des instruments de plate-forme, ils nécessitent le matériel PXI nécessaire pour fonctionner correctement et tirer parti de toute leur valeur.

​Avec plus de 600 modules NI PXI à choisir, le choix de ce qu’il faut inclure peut sembler écrasant ; cependant, pour commencer à prendre des mesures RF, seuls quelques éléments sont nécessaires.

​Question 6 : De quel châssis PXI ai-je besoin ?

​Les châssis PXI peuvent accueillir des contrôleurs et des modules PXI, et les connectent à un fond de panier hautes performances doté de fonctionnalités de cadencement et de synchronisation.

​Le facteur le plus important à prendre en compte lors de la sélection d’un châssis est sa taille. La gamme des châssis PXI va de 2 à 18 emplacements, le nombre d'emplacements requis dépendant de la taille de l'instrument et des instruments supplémentaires qui peuvent être nécessaires.

​En plus de la taille, le type d’emplacement (et les modules avec lesquels ils sont compatibles) doit être pris en compte. Les châssis PXI sont compatibles avec les modules PXI, PXI Express et PXI hybrides. Tous les VST sont des modules PXI Express, ils peuvent donc être installés dans les types d’emplacements suivants :

• ​Emplacement du périphérique PXI Express hybride
• ​Emplacement de cadencement système PXI Express
• ​Emplacement du périphérique PXI Express

​La nature hautes performances du VST PXI signifie qu’un châssis avec une capacité de refroidissement d’emplacement élevée est souvent nécessaire. Pour les VST PXIe-5842 et PXIe-5860, un châssis avec 82 W de refroidissement est requis. Il existe donc deux options de châssis : le PXIe-1092 (châssis à 8 emplacements) et le PXIe-1095 (châssis à 18 emplacements).

​Nous vous recommandons d’utiliser le PXIe-5841 avec un châssis fournissant 58 W de refroidissement pour un fonctionnement sur toute sa gamme de température. Cependant, le PXIe-5841 peut être utilisé dans un châssis avec 38 W de refroidissement avec une gamme de température réduite (0 à 40 °C, ventilateur réglé sur HAUT). Ce scénario offre plus de choix de châssis PXI, y compris les PXIe-1083, PXIe-1088 et PXIe-1090, qui offrent des tailles de châssis plus petites.

​En savoir plus sur les exigences de refroidissement du châssis PXI.

​Question 7 : De quel contrôleur PXI ai-je besoin ?

​Un contrôleur PXI est le processeur central d’un système PXI, qui gère la communication et le flux de données entre les modules. Les contrôleurs PXI NI peuvent être embarqués et fonctionner de manière autonome sans PC externe, ou distants, permettant le contrôle depuis un ordinateur de bureau, un ordinateur portable ou un serveur.

​Contrôleurs embarqués

​Le test RF est généralement plus gourmand en processeur que les autres applications PXI, il est donc souvent avantageux d’utiliser un contrôleur capable de gérer le débit supplémentaire. Le tableau 7 répertorie les options courantes de contrôleur embarqué PXI pour le test RF.

​Pour les applications avec des quantités importantes de flux de données, de traitement du signal ou de waveforms à large bande, nous vous recommandons d’utiliser le contrôleur PXIe-8862, qui offre les meilleures performances de tous les contrôleurs PXI NI et est disponible avec de nombreuses options de système d’exploitation différentes. Le PXIe-8842 est une autre option qui offre un niveau de valeur élevé, avec une puissance de traitement et une bande passante élevées à un prix rentable.

​Un autre facteur à prendre en compte est les connecteurs sur le contrôleur lui-même. Les contrôleurs embarqués PXI peuvent inclure des ports GPIB, USB 2.0, USB 3.0, Gigabit Ethernet, des ports d'affichage ou des interfaces série. Il est essentiel de s’assurer que tous les accessoires supplémentaires connectés à votre système ont le type de connexion approprié disponible.

​Contrôleurs distants

​Une autre option pour se connecter et interagir avec notre système PXI est un contrôleur distant PXI. Bien que moins performants que les contrôleurs embarqués, les contrôleurs distants offrent une méthode simple et rentable pour utiliser un système PXI à partir de votre ordinateur portable, de bureau ou serveur.

​N'oubliez pas que certains contrôleurs distants PXI nécessitent du matériel supplémentaire pour s'interfacer avec un hôte, tel qu'une interface hôte PCI.

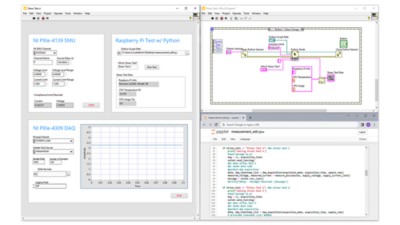

​Comme toutes les autres applications de test, le choix du logiciel dépend des fonctions dont le système de test a besoin pour bien fonctionner. Les VST PXI sont construits sur le même écosystème logiciel NI que les autres instruments modulaires PXI et sont donc compatibles avec les mêmes outils logiciels interactifs, de développement et d’automatisation.

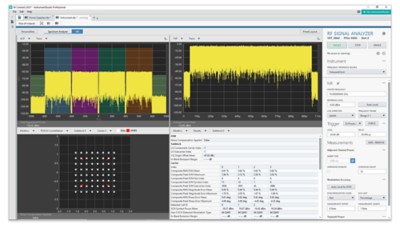

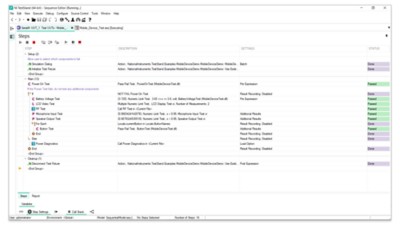

​En plus des outils logiciels NI tels qu’InstrumentStudioTM, LabVIEW et TestStand, RFmx est le logiciel de base utilisé pour connecter, interagir et développer du code de test à l’aide d’un VST PXI. RFmx est un ensemble d’applications logicielles interopérables qui optimisent l’instrumentation RF de NI pour des applications de test polyvalentes, cellulaires, de connectivité, de l’aérospatiale et de la défense.

​En plus de RFmx, nous fournissons une IP de mesure spécifique à l’application, des architectures de référence et des logiciels au niveau du système via nos produits ou partenaires d’intégration de systèmes. Pour plus d'informations sur des besoins spécifiques de l'application, contactez-nous pour obtenir de l'aide.

​Pour résumer les considérations des sections précédentes, cette section décrit certaines configurations matérielles courantes basées sur des exigences d'application communes.

Test RF hautes performances

​Cette Configuration système fournit un système de test haute capacité avec des spécifications de performances RF élevées et un VST PXIe-5842 entièrement doté, fournissant 2 GHz de bande passante instantanée, une couverture de fréquence jusqu'à 26,5 GHz, et des capacités de synchronisation d'instruments inégalées.

​Avec un châssis à 18 emplacements, ce système peut servir de base à un large éventail de capacités de mesure, telles que les mesures de paramètres S, les extensions à ondes millimétriques, le streaming de données I/Q en temps réel, l’enregistrement et la lecture RF, la synchronisation avec les E/S analogiques et numériques, etc. Ce système est bien adapté à la validation frontale RF, aux tests paramétriques RF, à la caractérisation automatisée, à la validation au niveau du système ou à toute application nécessitant des informations complètes sur les performances du DUT ou du système.

​Grand nombre de voies

​Ce système tire parti de la modularité de la plate-forme PXI pour fournir plusieurs voies RF intégrées ensemble. Comme ils sont dans le même système PXI, tous les VST et les voies RF peuvent être facilement synchronisés, avec des LO partagés pour une cohérence de phase totale.

​Grâce à la densité de voies, à la couverture de fréquence et à la bande passante disponibles du PXIe-5860, vous pouvez effectuer des tests multisites, multivoies ou MIMO, ou construire des systèmes de test en production à grand volume pour une large gamme d’applications semi-conductrices et électroniques pour les normes sans fil telles que Wi-Fi 7/8 et 5G NR.

​Test RF à ondes millimétriques

​Ce système permet des capacités de génération et d’analyse de signaux RF jusqu’à 54 GHz. Cette variante du PXIe-5842 fournit des ports de test bidirectionnels pour les fréquences intermédiaires (IF) et à ondes millimétriques (RF). Combiné avec des opérations d’émission et de réception simultanées utilisant une seule extension à ondes millimétriques et un réglage de fréquence indépendant, ce VST permet de nombreuses configurations de test différentes sur un seul instrument.

​Vous pouvez tirer parti de ce système pour des applications telles que la validation RFFE OTA à ondes millimétriques,systèmes de test radar et de guerre électronique (GE), renseignement d’origine électromagnétique, télémétrie SATCOM et validation de liaison de données, et bien d’autres applications haute fréquence.

​Génération et analyse de signaux à large bande (4 GHz)

​Ce système est centré sur le PXIe-5842 avec une bande passante RF instantanée de 4 GHz, permettant la génération, l’analyse et le traitement de signaux à large bande à partir de la même plate-forme d’instruments de base que les autres applications RF.

​Vous pouvez combiner ce VST avec des convertisseurs de fréquence tiers pour tirer parti de ces capacités à large bande à des fréquences plus élevées pour des applications telles que la recherche, la conception et le prototypage sub-THz, la validation de capteurs radar et d’autres applications haute fréquence.

​Mesures modulées et de paramètres S à partir du même port de test RF

​Cette Configuration système permet un différentiateur unique de la gamme de matériel RF NI: la possibilité de combiner le VST PXIe-5842 avec l'analyseur de réseau vectoriel (VNA) PXIe-5633. En utilisant le chemin « pass-through » sur le VNA PXIe-5633, les utilisateurs peuvent obtenir un accès complet et étalonné au VSA, au VSG et au VNA dans le cadre de ce système via le même port de test.

​Avec l’ajout d’un instrument combiné VST/VNA trois en un, ce système est idéal pour une automatisation rapide des mesures modulées et de paramètres S, sans commutation nécessaire.

​Validation du frontal RF (RFFE)

​Cette Configuration système fournit une configuration commune pour les applications de validation de frontaux RF en laboratoire. La combinaison des exigences d’un périphérique, tel qu’un amplificateur de puissance, signifie que la puissance et le contrôle du DUT sont généralement requis, ainsi que l’analyse du signal RF et la génération de signaux RF. Avec cette configuration, vous pouvez valider de manière complète les composants frontaux RF, tels que les amplificateurs de puissance, pour une gamme de paramètres rapidement et efficacement.

​Recherche, conception et prototypage sans fil (RDP) à large bande avec streaming

​Un autre facteur de différenciation unique pour la plate-forme de test RF NI est ses capacités de transfert de données en continu. Avec les connecteurs MGT intégrés, vous pouvez diffuser des données I/Q temps réel à pleine vitesse vers et depuis un processeur hôte pour des waveforms à large bande.

​

​Grâce aux capacités de transfert de données, ce système est bien adapté aux applications de recherche, de conception et de prototypage sans fil où des waveforms à large bande sont utilisées, telles que la recherche sub-THz. Le VST PXIe-5842 peut être intégré à des convertisseurs ascendants et abaisseurs de fréquence de tiers pour une couverture de fréquence en fréquences inférieures au THz. Avec l’ajout du PXIe-5654 comme LO, tous les composants du système sont intégrés de manière transparente.

​Test de distorsion d'intermodulation bicolore

​Une configuration de mesure RF unique qui requiert plusieurs Signal Generator RF est un test d'intermodulation. Dans cette configuration, deux tons sont générés, et les produits d’intermodulation entre les deux sont le signal d’intérêt. En utilisant des VST, cette configuration peut être facilement supportée dans un seul système intégré en utilisant deux VST, ou dans ce cas, un VST et un VSG.

​Ce système contient une variante VST complète du PXIe-5842 et une variante VSG uniquement du PXIe-5841, qui fournit le nombre exact de voies RF requises pour les mesures TOI.

​Il convient de noter que ce même cas de test peut être réalisé en utilisant une waveform bicolore à partir d’un seul VST, mais avec un compromis dans la gamme dynamique et une limite sur la séparation des tons en raison des limites de bande passante.

Pour obtenir des informations sur le test multiton, reportez-vous à cette note d'application.

​Validation au niveau des systèmes RF

​Pour une validation complète du système, le VST peut être associé à des modules supplémentaires tels qu’un coprocesseur série haute vitesse pour effectuer des tâches telles que le traitement des données en ligne ou l’émulation d’environnement.

​Pour des applications spécifiques, telles que la génération de cibles radar (RTG), l’IP peut être instanciée directement sur le VST.

​La configuration précédente supporte les applications avec une gamme de fréquences de 9 kHz à 6 GHz et une bande passante instantanée jusqu'à 1 GHz. Pour les applications plus avancées à des fréquences plus élevées (jusqu'à 26,5 GHz) ou à une bande passante plus large (jusqu'à 2 GHz), le PXIe-5842 peut être utilisé. Des modules supplémentaires, tels qu’un atténuateur agile ou un coprocesseur haute vitesse pour le traitement des données en temps réel ou l’émulation d’environnement, peuvent être ajoutés au système.

​En savoir plus sur le système Radar Target Generation.

Test RF d’entrée de gamme

​Si un facteur de forme réduit, l’automatisation, l’efficacité et le prix sont les plus importants, considérez ce système optimisé pour fournir des capacités de test RF étalonnées simplifiées mais efficaces. Avec une interface à distance Thunderbolt et une couverture de fréquence bas de gamme, ce système est bien adapté pour le test en production de dispositifs électroniques, le test en bande ISM, le test de validation et de production de dispositifs de santé, et le test AM/FM.

​Test en production RF automatisé (DIY)

​Dans les tests en production, un système de test en production basé sur PXI est idéal pour la vitesse, l’efficacité et la compacité. Ce système a la puissance de traitement nécessaire pour piloter rapidement des séquences de test automatisées et fournir des capacités de test RF de qualité de mesure dans un format compact.

​Tirez parti d’un système comme celui-ci pour le test en production de dispositifs électroniques ou de systèmes, le test en production de dispositifs de soins de santé ou le test général de bande ISM.

​Les VST NI PXI couvrent un large éventail de performances, de fonctionnalités et de capacités RF. Si vous ne savez pas par où commencer, les recommandations suivantes peuvent vous aider à affiner votre choix :

• ​Les VST de base (PXIe-5841) fournissent des capacités de génération et d’analyse de signaux RF de base avec des mesures étalonnées dans une plate-forme optimisée pour la vitesse et la polyvalence. Choisissez le PXIe-5841 lorsque vous devez optimiser la vitesse, la simplicité, la polyvalence et la valeur.
• ​Les VST avancés (PXIe-5860) fournissent des capacités de test RF hautement différenciées et hautes performances tout en maintenant l’accent sur le facteur de forme, la densité de voie et l’efficacité. Choisissez le PXIe-5860 lorsque vous avez besoin d’un mélange de densité de voies (RF, analogique, numérique et E/S CC) et de performances.
• ​Les VST Premium (PXIe-5842) offrent d’excellentes performances RF et des capacités EVM pour la génération et l’analyse de signaux RF à large bande sur une large gamme de fréquences. Choisissez le PXIe-5842 pour les applications où les performances et les capacités de mesure de laboratoire sont requises.

​Le VST PXI est un outil puissant pour les applications de test paramétrique RF, de caractérisation automatisée, de validation au niveau du système et de test en production automatisé. La grande variété de VST NI PXI, combinée aux avantages de la plate-forme PXI et des logiciels NI, vous aide à maximiser la valeur de votre application. ​Chaque application a ses propres nuances et considérations techniques. Pour tout conseil supplémentaire sur lequel le VST vous convient, contactez votre gestionnaire de compte NI ou votre partenaire de distribution.
