在Measurement & Automation Explorer (MAX)中运行测试面板，以确认cRIO-905x正在与系统通信。

注： MAX测试面板仅适用于下列运行NI-DAQmx驱动程序软件的系统：已安装支持的C系列模块，并包含以Real-Time (NI-DAQmx)编程模式部署的模块。更多信息请参考在主控计算机上安装软件和选择编程模式。
  1. 启动MAX。
  2. 在我的系统目录树中找到并选择cRIO-905x系统。如模块及软件均正常运行，模块的系统设置将显示状态为已连接–正在运行。


    注： 如cRIO-905x为单个以太网端口，仅一个以太网IP地址会被填充至系统设置。
    如cRIO-905x存在，但状态显示为已连接–安全模式（未安装软件），请按照在控制器上安装软件中的步骤在cRIO-905x上安装软件。
  3. 按照C系列模块文档连线C系列模块。

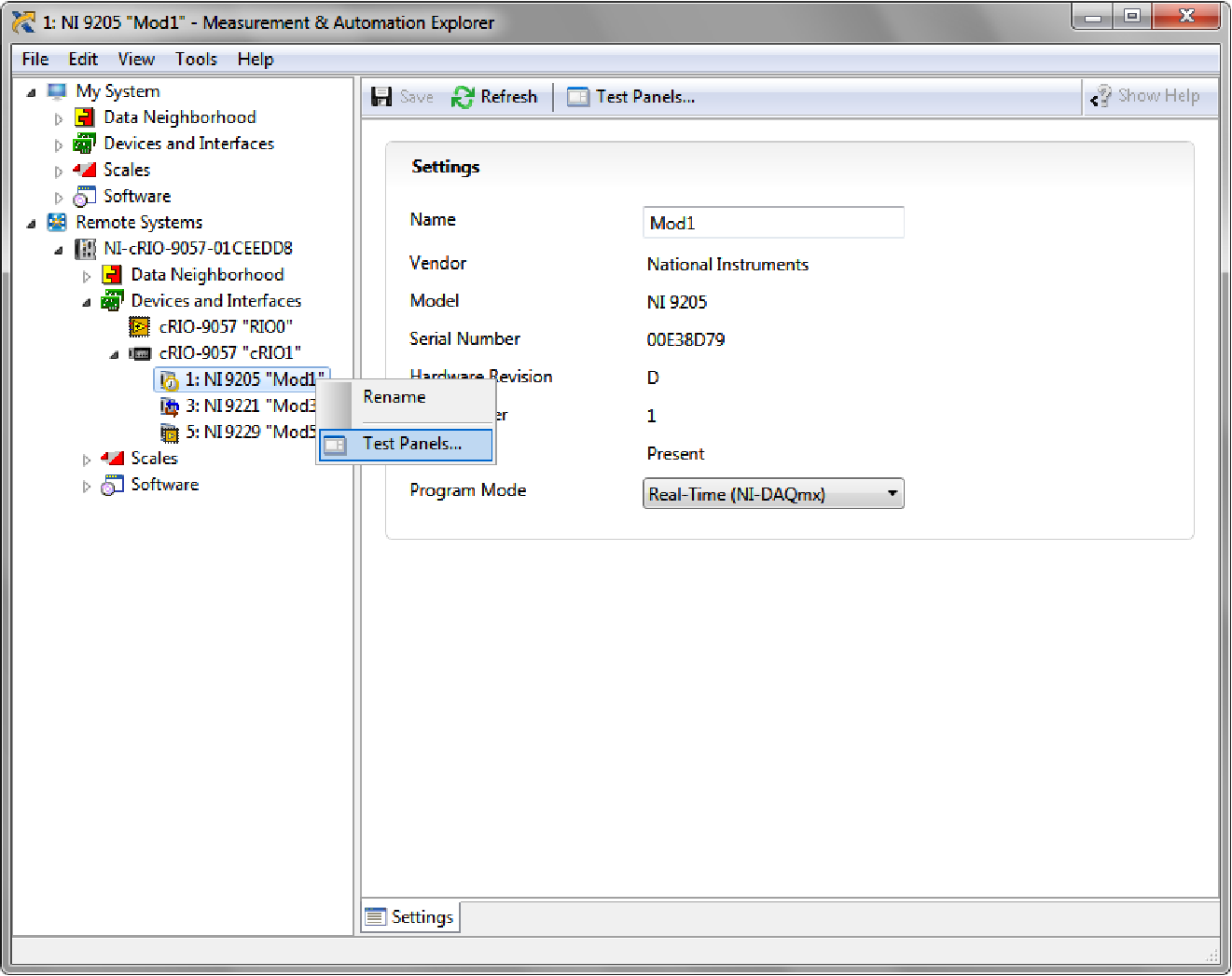

  4. 右键单击任意模块并选择测试面板，或从主配置窗口选项中单击测试面板。


    注： 如选中的模块未在Real-Time (NI-DAQmx)模式下部署，系统将提示您切换模式以查看测试面板。

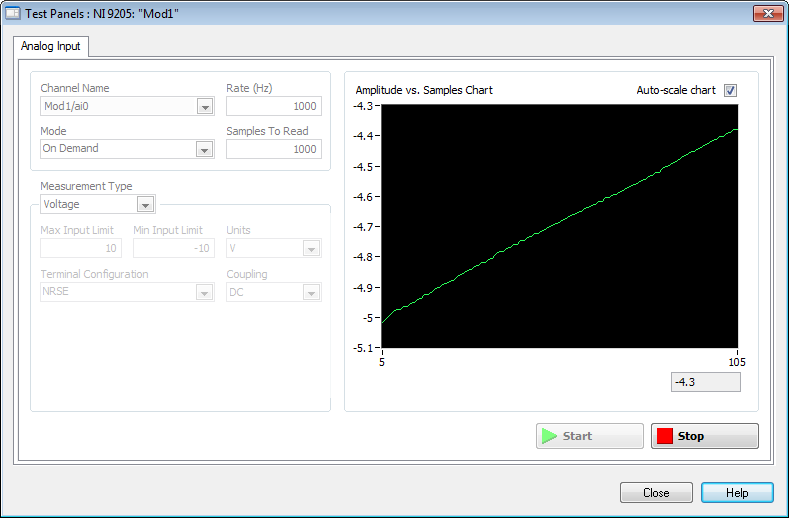

  5. 配置测量设置并单击开始。
