하나 이상의 채널에서 션트 교정하기

션트 교정을 사용하면 디바이스의 EX 핀과 스트레인 게이지 사이의 도선 와이어 저항으로 인한 브리지 회로의 에러를 조정할 수 있습니다.

1. 채널 스펙 문서에서, 교정할 모든 설정 스트레인 채널을 클릭합니다.
2. 채널 스펙 문서 도구 모음에서 채널 교정 버튼 을 클릭합니다.
3. 션트 교정 옵션을 선택합니다.
4. 션트 교정 파라미터를 지정합니다.

   표 25. 션트 교정 파라미터

   파라미터	설명
   소스	내장—모듈의 내부 션트 저항 사용 사용자 제공—외부 션트 저항 사용 액세서리—연결된 액세서리의 내부 션트 저항 사용
   위치	브리지 센서에서 션트 저항의 위치를 지정합니다. R1—VCH-와 VEX+ 사이 R2—VCH-와 VEX- 사이 R3—VCH+와 VEX- 사이 R4—VCH+와 VEX+ 사이
   값	사용 중인 저항의 값을 지정합니다. 내장 옵션을 사용하는 경우, 디바이스 문서에서 이 값을 참조하십시오.

5. 계산을 클릭합니다. 채널을 설정하고, 비활성화되거나 에러가 포함된 채널이 없는지 확인합니다. 에러가 있는 채널에서는 션트 교정을 수행할 수 없습니다.

   계산이 수행되면, 각 채널의 세부사항이 계산된 션트 게인 조정 값을 디스플레이하도록 업데이트됩니다. 채널에서 계산된 값이 유효한 범위 (0.5, 1.5)를 벗어나는 경우 계산에 실패합니다. 션트 계산에 실패한 채널이 발생하면, 교정 도구 모음에 실패한 채널 개수와 에러 아이콘이 디스플레이됩니다. 실패한 각 채널의 채널 스펙 문서에는 에러가 디스플레이됩니다.

6. 션트 교정 에러를 모두 해결합니다.

   다음과 같은 경우, 채널이 유효하지 않은 계산된 션트 게인 조정 값을 수신할 수 있습니다.

   • 채널이 하나 이상의 지원되지 않는 션트 교정 파라미터를 수신했습니다.
   • 센서에 물리적인 훼손이나 데이터 손상과 같은 문제가 있습니다.
   • 센서가 교정 중 방해를 받았거나 유휴 상태에 있지 않았습니다.
7. 에러를 해결한 후, 영향을 받은 채널을 선택하고 계산을 클릭하여 션트 게인 조정 값을 새로 계산합니다. 새로 계산된 값이 유효한 범위 내에 있는 경우, 채널의 에러가 지워집니다.
   노트

   에러를 수정하지 않고 진행하려고 하거나 에러를 수정할 수 없는 경우, 다음 방법 중 하나로 션트 교정 에러를 삭제할 수 있습니다.

   • 교정 도구 모음을 닫습니다. 교정되지 않은 채널은 이전 값을 유지하게 됩니다.
   • Null 오프셋 또는 제로와 같은 다른 교정 타입을 선택합니다.
8. 모두 적용을 클릭합니다.
   계산된 션트 게인 조정 값이 유효한 모든 채널이 값을 적용하면 션트 교정이 완료됩니다. 각 채널의 세부 사항은 적용된 값 및 값이 적용된 시간에 대한 타임스탬프를 디스플레이하도록 업데이트됩니다. 유효하지 않은 계산 값을 갖는 채널이 모두 사라지면, 교정 도구 모음이 사라집니다.

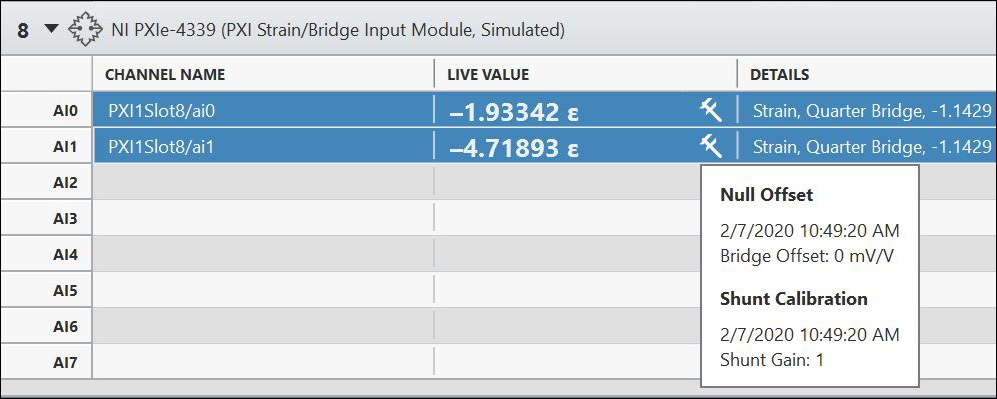

9. 교정 도구 모음이 사라진 후, 교정된 채널에서 교정 아이콘 위로 마우스를 움직이면 마지막 교정에서 수행된 값을 확인할 수 있습니다.
