Crée une Échelle personnalisée qui établit une correspondance entre un tableau de valeurs avant leur mise à l'échelle en un tableau de valeurs mises à l'échelle. NI-DAQmx applique une interpolation linéaire aux valeurs qui tombent entre les valeurs de la table. Les opérations de lecture coupent les échantillons mis à l'échelle qui sont situés à l'extérieur des valeurs mises à l'échelle maximum et minimum de la table. Les opérations d'écriture génèrent des erreurs pour les échantillons qui sont situés à l'extérieur des valeurs mises à l'échelle maximum et minimum de la table.

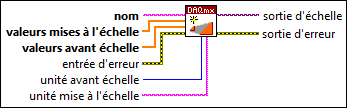

icon

Entrées/Sorties

  • cstr.png nom —

    nom identifie l'échelle personnalisée pour l'utiliser ultérieurement, comme par exemple, avec le VI DAQmx - Créer une voie virtuelle.

  • c1ddbl.png valeurs mises à l'échelle —

    valeurs mises à l'échelle représente le tableau des valeurs mises à l'échelle correspondant aux valeurs avant échelle.

  • c1ddbl.png valeurs avant échelle —

    valeurs avant échelle représente le tableau des valeurs avant échelle correspondant aux valeurs mises à l'échelle.

  • cerrcodeclst.png entrée d'erreur —

    entrée d'erreur décrit les conditions d'erreur qui ont lieu avant l'exécution de ce VI ou de cette fonction.

    La valeur par défaut est aucune erreur. Si une erreur s'est produite avant que ce VI ou cette fonction ne s'exécute, celui-ci ou celle-ci transmet la valeur d'entrée d'erreur au paramètre sortie d'erreur. Si une erreur se produit pendant que ce VI ou cette fonction s'exécute, le VI ou la fonction s'exécute normalement et définit son propre état d'erreur dans sortie d'erreur. Utilisez le VI Gestionnaire d'erreur simple ou Gestionnaire d'erreur général pour afficher la description du code d'erreur. Utilisez les paramètres entrée d'erreur et sortie d'erreur pour contrôler les erreurs et spécifier l'ordre d'exécution en câblant la sortie d'erreur d'un nœud à l'entrée d'erreur du nœud suivant.

  • ci32.png unité avant échelle —

    unité avant échelle correspond aux unités des valeurs avant que celles-ci ne soient mises à l'échelle.

    Amps (10342)

    Ampères.

    bar (15880)

    Bar.

    deg C (10143)

    Degrés Celsius.

    deg F (10144)

    Degrés Fahrenheit.

    deg R (10145)

    Degrés Rankine.

    Degrés (10146)

    Degrés.

    Du TEDS (12516)

    Unité définie par les informations du TEDS associé à la voie.

    g (10186)

    G. 1 g est à peu près égal à 9,81 m/s/s.

    Hz (10373)

    Hertz.

    Pouces (10379)

    Pouces.

    Kelvins (10325)

    Kelvins.

    kgf (15877)

    Kilogrammes-force

    lb-ft (15884)

    Livre-pied.

    lb-po (15883)

    Livre-pouce.

    m/s^2 (12470)

    Mètres par seconde par seconde.

    Mètres (10219)

    Mètres.

    mVolts/Volt (15897)

    Millivolts par volt.

    Nm (15881)

    Newton-mètre.

    Newtons (15875)

    Newtons.

    Ohms (10384)

    Ohms.

    oz-po (15882)

    Once-pouce.

    Pascals (10081)

    Pascals.

    Livres (15876)

    Livres.

    psi (15879)

    Livres par pouce carré.

    Radians (10273)

    Radians.

    Secondes (10364)

    Secondes.

    Déformation (10299)

    Déformation.

    Volts/Volt (15896)

    Volts par volt.

    Volts (10348)

    Volts.

  • cstr.png unité mise à l'échelle —

    unité mise à l'échelle correspond aux unités à utiliser pour les valeurs mises à l'échelle. Vous pouvez utiliser une chaîne arbitraire. LabVIEW utilise ces unités pour les étiquettes d'un graphe ou d'un graphe déroulant.

  • idaqmxscale.png sortie d'échelle —

    sortie d'échelle est une référence à l'échelle personnalisée que crée ce VI.

  • ierrcodeclst.png sortie d'erreur —

    sortie d'erreur contient des informations concernant les erreurs. Si entrée d'erreur indique qu'une erreur s'est produite avant l'exécution de ce VI ou de cette fonction, sortie d'erreur contient les mêmes informations d'erreur. Sinon, sortie d'erreur décrit l'état d'erreur produit par ce VI ou cette fonction.

    Cliquez avec le bouton droit sur l'indicateur sortie d'erreur de la face-avant et sélectionnez Expliquer l'erreur dans le menu local pour obtenir plus d'informations sur l'erreur.
