7. Erstellen von Konsequenzen

Konsequenzen werden ähnlich wie Antezedenzien erstellt. Gehen Sie zum Erstellen der Konsequenzen 'Elektrisches Dach' = 'Geschlossen' und 'Bewässerung' = 'Moderat' folgendermaßen vor:

1. Fügen Sie das VI FL - Konsequenz erstellen in das Blockdiagramm ein. Mit diesem VI wird eine Konsequenz, also der "DANN"-Teil einer Regel für ein Fuzzy-System, erstellt.
2. Erstellen Sie Konstanten für die Eingänge Variablenindex und Zugehörigkeitsfunktionsindex des VIs Konsequenz erstellen und setzen Sie beide auf 0. Mit diesen Eingängen wird festgelegt, dass die linguistische Ausgangsvariablen Elektrisches Dach mit der Zugehörigkeitsfunktion Geschlossen verknüpft werden soll.

   Hinweis  Im Gegensatz zum VI FL - Antezedens erstellen hat das VI FL - Konsequenz erstellen keinen Eingang mit dem Namen Bedingung. Das VI FL - Konsequenz erstellen gibt immer die Konsequenz aus, die dem Zugehörigkeitsgrad der Ausgangsvariablen innerhalb der Zugehörigkeitsfunktion entspricht.

3. Wiederholen Sie die Schritte 1 und 2 zum Erstellen der Konsequenz 'Bewässerung' = 'Moderat'. Im Fuzzy-System für das Gewächshaus ist Moderat die zweite Zugehörigkeitsfunktion der zweiten linguistischen Ausgangsvariablen (Bewässerung). Setzen Sie daher sowohl den Variablenindex als auch den Zugehörigkeitsfunktionsindex auf 1.
4. Fügen Sie die Funktion Array erstellen in das Blockdiagramm ein.
5. Ziehen Sie die Funktion Array erstellen auf, so dass sie zwei Eingangselemente anzeigt.
6. Verbinden Sie den Ausgang Konsequenz des ersten VI-Exemplars FL - Konsequenz erstellen mit dem ersten Element der Funktion Array erstellen.

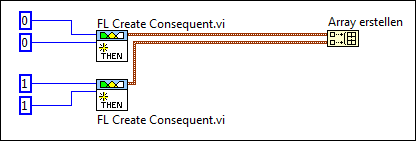

7. Verbinden Sie den Ausgang Konsequenz des zweiten VI-Exemplars FL - Konsequenz erstellen mit dem zweiten Element der Funktion Array erstellen. Der Blockdiagrammabschnitt, den Sie soeben erstellt haben, sollte der folgenden Abbildung ähneln:





8. Speichern Sie das VI.
