CompactRIO 컨트롤러에 소프트웨어 설치하기

이제 CompactRIO 컨트롤러는 유효한 IP 주소로 설정되고 적절한 소프트웨어가 개발 컴퓨터에 설치되어 있습니다. CompactRIO 컨트롤러의 상태 조명이 두 번 반복하여 깜빡거릴 것입니다. 이는 유효한 IP 주소가 할당되었으나 컨트롤러에 소프트웨어가 설치되지 않았다는 의미입니다.

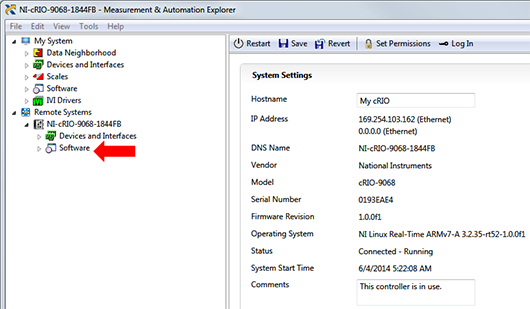

  1. 네트워크에서 식별하기 편리하도록 CompactRIO 컨트롤러의 이름을 정하고 다른 사용자들이 쉽게 확인할 수 있도록 주석을 남길 수 있습니다. 원하는 경우 지금 이름과 주석을 입력하십시오. (옵션) 아래에 있는 시스템 셋팅 탭을 선택하여 이름과 주석을 입력합니다. 저장을 클릭합니다.

  1. 원격 시스템 아래의 CompactRIO 아이템을 확장한 후, 소프트웨어 아이템에서 마우스 오른쪽 버튼을 클릭하고 소프트웨어 추가/제거를 선택합니다.

NI Linux Real-Time OS가 실행되는 컨트롤러를 사용하는 경우, 컨트롤러에 로그인해야 접근할 수 있습니다. 여기서는 기본 관리자 사용자 이름을 사용하고 암호는 빈 칸으로 남겨 둡니다.

  1. 원하는 LabVIEW Real-Time의 버전 아래에서, 개발 컴퓨터에 설치된 NI-RIO 드라이버의 버전을 선택하고 다음≫을 클릭합니다.

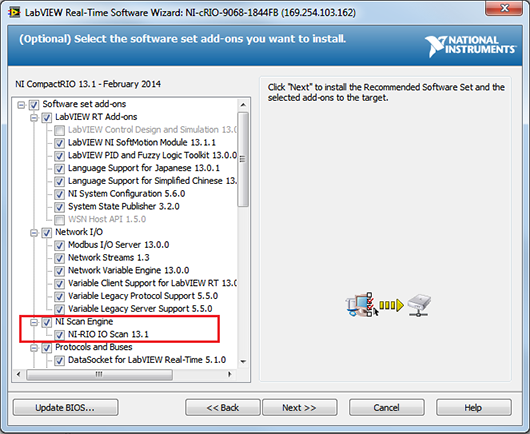

  1. 기본 권장 소프트웨어 세트가 필요한 일반 구성요소를 설치합니다. 컴퓨터에 Motion과 같이 추가로 설치된 LabVIEW 모듈이나 툴킷이 있는 경우, 그러한 소프트웨어 세트 애드온을 선택하여 CompactRIO 컨트롤러에 설치합니다. 이 메뉴에서 NI 스캔 엔진 지원을 선택하여 시작합니다.

  1. 다음을 클릭하여 소프트웨어 설치를 시작합니다.

    소프트웨어 설치 프로세스를 중단하면 CompactRIO 컨트롤러는 사용할 수 없는 상태가 되며, 하드 드라이브를 다시 포맷한 후 설치 과정을 다시 반복해야 합니다. 설치하는 동안 에러가 발생하면 이 과정을 반복하십시오. 설치하는 동안 여러 차례 에러가 발생한 경우 네트워크 설정 과정이 적절하게 실행되었는지 확인하십시오.

  2. 완료를 클릭하고 과정을 마칩니다.

축하합니다! 이제 CompactRIO 시스템을 사용할 수 있습니다. 이제 센서를 연결하고 연결을 확인하는 단계를 진행하십시오.
